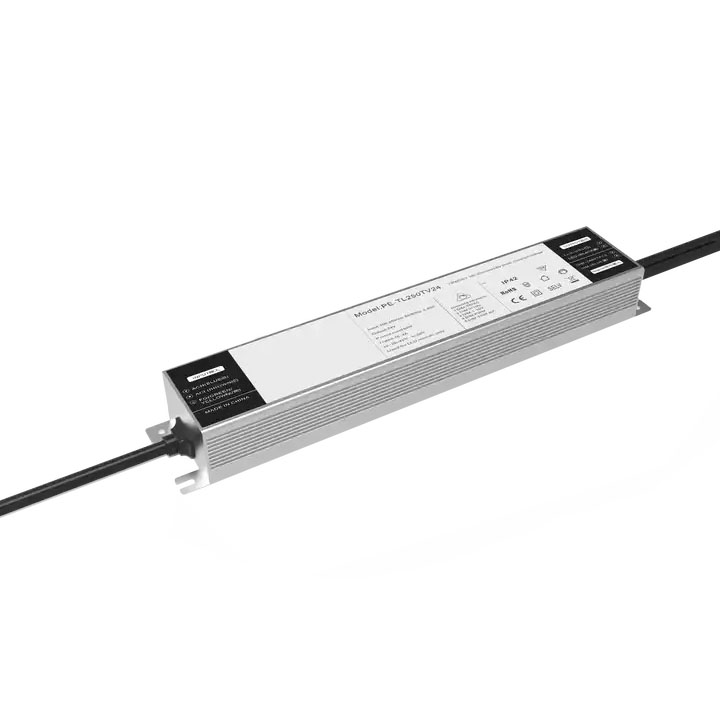

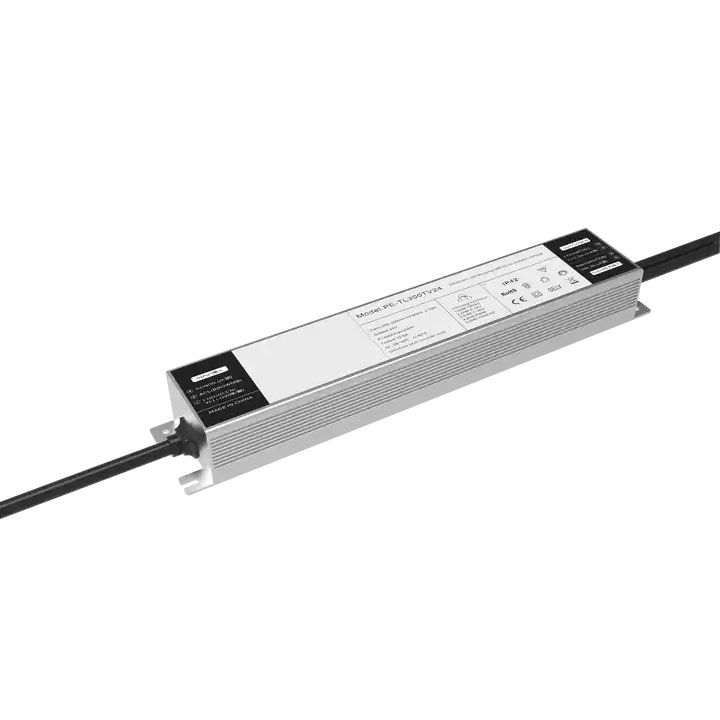

STARWELL är en av framstående tillverkare, tillverkare och exportörer av 250W konstant spänning Triac dimbar LED-drivrutin i Kina.
PE-TL250TV använder CPU-kontroll och designar en mängd olika kontrolllägen. Ljusningen går långsamt till och från. Råvarorna som används är första linjens varumärken och importerad chip ultra djup dimning design, den matchar en mängd olika intelligenta dimsystem och dimmers på marknaden. Skal av aluminiumlegering, snabb värmeavledning, gör den termiska balansen mellan komponenterna mer stabil.
250W konstant spänning Triac dimbar LED-drivrutin Funktioner:
1. Konstant spänning triac dimning drivrutin dimområde 0-100%
2. Stöd framkantsdimmer och framkantsdimmersystem
3. Stöd 0-10V / 1-10V / 10V PWM / 100k potentiometerdimmer
4. Ingen stroboskopisk dimning, superkompatibel dimningsströmförsörjning
5. Skyddstyp: kortslutning / överström / överspänning
6. Skal av aluminiumlegering, snabb värmeavledning
7. Unik design, långsam på och långsam av funktion
8. Lämplig för LED-strips med konstant spänning och andra applikationer
9. Möt SELV-säkerhetsstandarden för extra låg spänning
10. 5 års garanti
11. Storlek: 264,5*62*33mm
250W konstant spänning Triac dimbar LED-drivrutin Modelllista:
Triac & 0/1-10V 2 i 1 konstantspänningsdimning
Serier | Modell | Inmatning | Kraft | PF | Utspänning | Utgångsström |
PE702 20W |
PE702TV12 | AC200V-250V | 20W | 0,6PF | 12V | 1670mA |
PE702TV24 | 24V | 830mA | ||||
PE-L80TV 80W |
PE-L80TV24 | AC200V-250V | 80W | 0,6PF | 24V | 3,33A |
PE-TL60TV 60W |
PE-TL60TV24 | AC200V-250V | 60W | 0,6PF | 24V | 2,5A |
PE-TL60TV12 | AC200V-250V | 12V | 5A | |||
PE-TL100TV 100W |
PE-TL100TV24 | AC200V-250V | 100W | 0,6PF | 24V | 4.2A |
PE-TL100TV12 | AC200V-250V | 12V | 8.3A | |||
PE-TL150TV 150W |
PE-TL150TV24 | AC200V-250V | 150W | 0,6PF | 24V | 6,25A |
PE-TL120TV12 | AC200V-250V | 120W | 12V | 10A | ||
PE-TL250TV 250W |
PE-TL250TV24 | AC200V-250V | 250W | 0,6PF | 24V | 10,5A |
PE-TL300TV 300W |
PE-TL300TV24 | AC200V-250V | 300W | 0,6PF | 24V | 12,5A |
250W konstant spänning Triac dimbar LED-drivrutin Tillämpning:
1. Lamplist med konstant spänning, hård lamplist
2. Stöd dimning av framkantssystem
3. Villa, high-end hotell och andra applikationer
4. Ultratunn ljuslåda
250W konstant spänning Triac dimbar LED-drivrutin:
Modell | PE-TL250TV24 | PE-TL300TV12 | |
PRODUKTION | Utspänning | 24V DC | 24V DC |
Utgångsström | 10,42A Max | 12,5A Max | |
Max utspänning | 24,3V DC ±0,25V | 24,3V DC ±0,25V | |
Uteffekt | 250W Max | 300W Max | |
Strobenivå | Inget flimmer | ||
Dimming Range | 0~100%, | ||
PWM-dimningsfrekvens | >3600K | ||
INMATNING | Dimningsgränssnitt | Triac,0-10V/1-10V/10V PWM/100Kresistor DIM Signalkontrollström < 0,1mA | |
Ingångsspänningsområde | 200-250Vac 50/60Hz | ||
Effektfaktor | 0.6 | ||
Ingångsström | <2,79A | ||
Effektivitet(typ.) | 92,6 % | 91 % | |
Inrush Current (typ.) | Kallstart13.8A/800us | ||
Anti Surge | L-N: 2kV | ||
Läckström | <0,5mA/230Vac | ||
MILJÖ | Arbetstemperatur | ta: 45°C tc: 85°C | |
Arbetsfuktighet | 20 ~ 95% RH, icke-kondenserande | ||
Lagringstemp., Luftfuktighet | -40~80°C, 10~95%RH | ||
Vattentät kvalitet | IP42 | ||
SKYDD | Överbelastningsskydd | Stäng av utgången när märkeffekt ≥102 %, återställs automatiskt. | |
Kortslutningsskydd | Stängs av automatiskt om kortslutning uppstår, automatiskt återställs. | ||
Belastningsskydd | utgående konstant spänning. | ||
SÄKERHET | Motstå ström | I/P-O/P: 3750Vac | |
Isolationsmotstånd | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
EMC-immunitet | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Strobeteststandard | IEEE 1789 | ||
ANDRA | Dimensionera | 265(289)*63*35mm(L×B×H) | |
Förpackning | Låda | ||
Vikt (G.W.) | 1060±10g | ||
FÖRKLARA | Var uppmärksam på ingångs- och utgångsledningarna under användning och vänd inte på anslutningen. Det är förbjudet att ansluta signalgränssnittet med en spänning högre än 15V, annars kommer strömförsörjningen att skadas Under användning av strömförsörjningen, när belastningen är nära full belastning, är temperaturen på strömförsörjningshuset något högre. På grund av den höga värmeavledningseffektiviteten hos aluminium, den inre temperaturen kan säkerställas Öka livslängden |
Mått:
Kopplingsschema:
