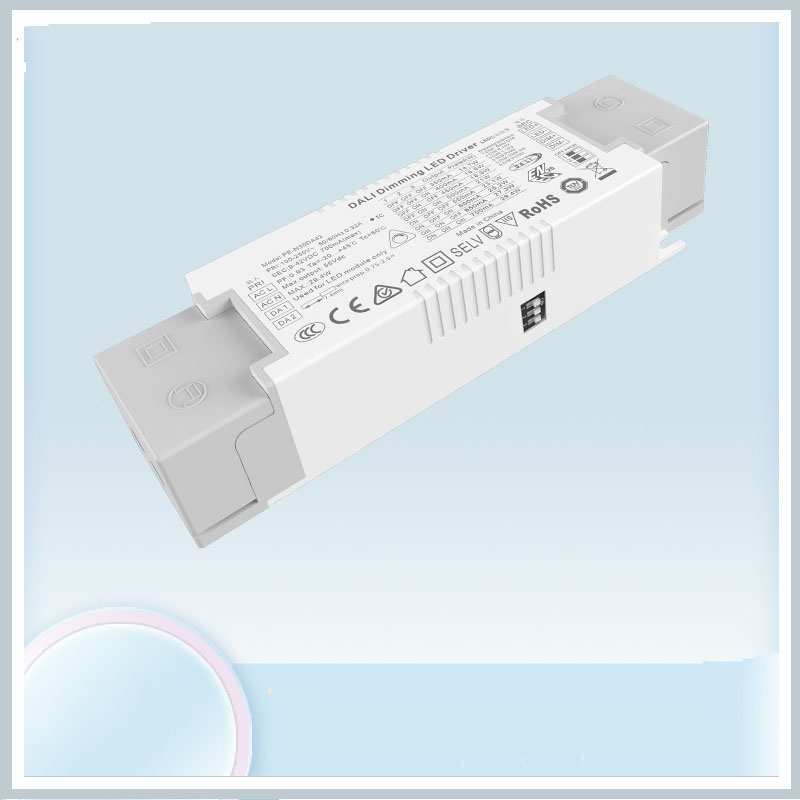

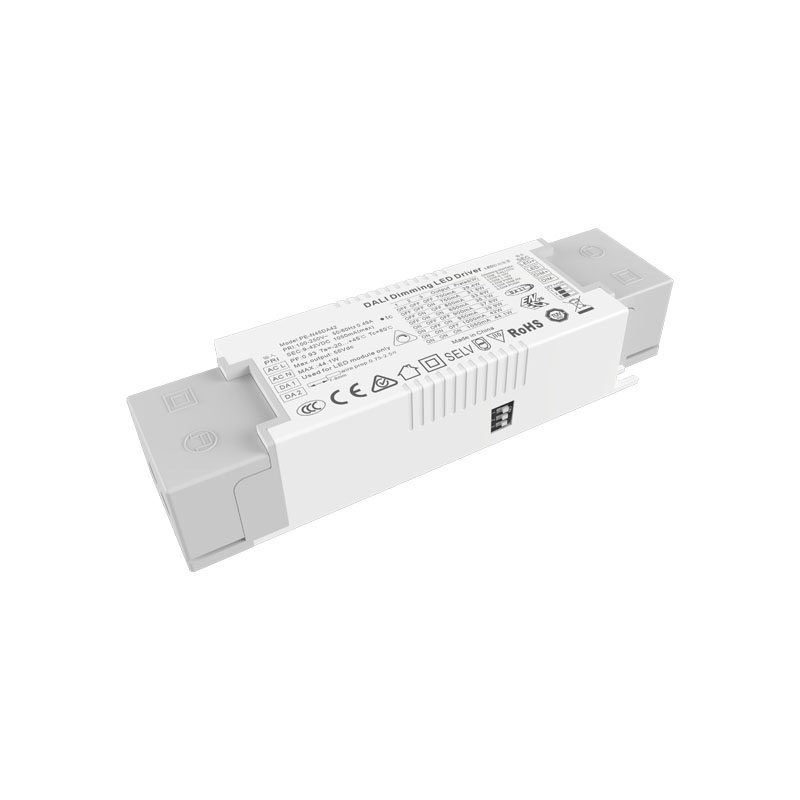

30W konstant ström DALI Dimbar LED-drivrutin
STARWELL är en av professionella ledande Kina 30W konstantström DALI dimbara LED-drivrutiner tillverkare med hög kvalitet och rimligt pris. Välkommen att kontakta oss.DALI (Digital Addressable Lighting Interface) är en internationell standard för styrning av elektroniska förkopplingsdon, transformatorer, lysdioder, nödljus och utgångsskyltar i ett lätthanterligt digitalt ljusstyrningssystem.
Skicka förfrågan
En av kinesiska tillverkare av 30W konstantström DALI dimbar LED-drivrutin, som erbjuder utmärkt kvalitet till ett konkurrenskraftigt pris, är STARWELL. Hör gärna av dig.
DALI Dimming LED Driver är en av de konstantströmsdämpande LED-drivrutinerna som utvecklats av mitt företag med hög effektfaktor, hög effektivitet, hög precision, användningen av det effektiva stabila lågförlustbrytarkontrollchipet och de högpresterande komponenterna gör det med lågt brus, energibesparing, miljöskydd, lång livslängd och andra egenskaper.
PE-N30DA har DALI/Push/ 0-10V/1-10V/PWM/R DIM sex dimningssätt, använd DIP-omkopplaren för att ändra dimningsfunktionen, inte störa varandra, inte existera samtidigt.
Dimningsgränssnitt:
1. DALI-dimning, använd standard DALI-signalgränssnitt. kan matcha med alla DALI styrsystem i markören.
2,0-10V dimning, använd standard 0-10V /100K resistans/10V PWM dimning.
30W konstant ström DALI dimbar LED-drivrutin Funktioner:
1. Integrerat DALI/Push/0-10V/1-10V/PWM/R DIM standarddimningsgränssnitt
2. Med PUSH-funktion för att realisera PUSH-dimning
3. Digital kontrollutgång, flimmerfri
4. Internationell allmän AC-ingång 100-250V intervall
5. Skyddstyp: kortslutning / överström / överspänning
6. Naturlig kall vind
7. Stor terminal låst med skruv
8. Ekonomisk och bekväm installation
9. Överensstämma med världens säkerhetsstandarder för belysningsutrustning
10. Skyddsklass II
11. 5 års garanti
12. TUV CE SAA ENEC-certifikat
13. Storlek: 147,5*43*30mm
30W konstant ström DALI dimbar LED-drivrutin Modelllista:
DALI konstantströmsdimning
| Serier | Dimning | Modell | Inmatning | Kraft | PF | Utspänning | Utgångsström |
| PE-N14DA 12-14,7W |
DALI/Push/0-10V/1-10V/ 100K Resistor/PWM | PE-N14DA24 | AC100-250V | 12w | 0,88-0,96PF THD<10 % | 9-24V | 200/250/280/300/350/400/450/500mA |
| PE-N14DA42 | 14,7W | 9-42V | 150/180/200/250/ 280/300/320/350 mA | ||||
| PE-N20DA 12-20W |
DALI/Push/0-10V/1-10V/ 100K Resistor/PWM | PE-N20DA24 | AC100-250V | 19,2W | 0,88-0,96PF THD<10 % | 9-24V | 450/500/550/600/650/700/750/800mA |
| PE-N20DA42 | 21W | 9-42V | 200/250/280/300/350/400/450/500mA | ||||
| PE-N30DA 20-30W |
DALI/Push/0-10V/1-10V/ 100K Resistor/PWM | PE-N30DA42 | AC100-250V | 29,4W | 0,88-0,96PF THD<10 % | 9-42V | 350/400/450/500/550/600/650/700mA |
| PE-N45DA 30-45W |
DALI/Push/0-10V/1-10V/100K Resistor/PWM | PE-N45DA42 | AC100-250V | 44,1W | 0,88-0,96PF THD<10 % | 9-42V | 700/750/800/850/900/950/1000/1050mA |
| PE-N60DA 30-60W |
DALI/Push/0-10V/1-10V/ 100K Resistor/PWM | PE-N60DA42 | AC200-250V | 58,8W | 0,88-0,96PF THD<10 % | 9-42V | 700/800/900/ 1000/1100/1200/ 1300/1400mA |
30W konstant ström DALI dimbar LED-drivrutinapplikation:
DALI (Digital Addressable Lighting Interface) LED-drivrutiner används i olika scenarier. Här är några vanliga applikationer:
1. Kommersiella byggnadsbelysning
2. Utbildningsinstitutioner
3. Sjukvårdsinrättningar
4. Besöksnäring
5. Återförsäljare
6. Arkitektonisk belysning
7. Utomhusbelysning
30W konstant ström DALI dimbar LED-drivrutin:
| Modell | PE-N30DA42 | PE-N45DA42 | ||
| PRODUKTION | Utspänning | 9-42 VDC | 9-42 VDC | |
| Max utspänning | 42VDC | 42VDC | ||
| Obelastad utspänning | 55 VDC | 55 VDC | ||
| Utgångsström | 550/600/650/700mA | 900/950/1000/1050mA | ||
| Uteffekt | 4,95 W~29,4 W | 8,1W~44,1W | ||
| Strobenivå | Inget flimmer | |||
| Dimming Range | 0~100%, LED-start vid 0,03% möjligt. | |||
| PWM-dimningsfrekvens | >3600Hz | |||
| Aktuell noggrannhet | ±3 % | |||
| Ripple & Noise | ≤2V (ingen dimning) | |||
| INMATNING | Dimningsgränssnitt | DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Signalkontrollström < 0,1mA | ||
| Ingångsspänningsområde | 100-250Vac | |||
| Frekvens | 50/60Hz | |||
| Ingångsström | <0,37A | <0,56A | ||
| Effektfaktor | PF>0,95/100Vac, vid full belastning | PF>0,95/100Vac, vid full belastning | ||
| THD | 230Vac@THD ≤15% (full belastning) | |||
| Effektivitet(tys.) |
88% full last | 88% full last | ||
| Inrush Current (typ.) | Kallstart 3,7A@230Vac | Kallstart 5,6A@230Vac | ||
| Anti Surge | L-N: 2kV | |||
| Läckström | <0,25mA/230Vac | |||
| MILJÖ | Arbetstemperatur | ta: 45°C tc: 80°C | ||
| Arbetsfuktighet | 20 ~ 95% RH, icke-kondenserande | |||
| Lagringstemp., Luftfuktighet | -40~80°C, 10~95%RH | |||
| Temp. Koefficient |
±0,03%/°C(0-50)°C | |||
| Vibration | 10~500Hz, 2G 12min./1 cykel, period i 72min. var och en längs X-, Y-, Z-axlarna. | |||
| SKYDD | Överhettningsskydd | Intelligent justering eller avstängning av utströmmen om PCB-temperaturen ≥110°C, , återställs automatiskt. | ||
| Överbelastningsskydd | Stäng av utgången när märkeffekt ≥102 %, återställs automatiskt. | |||
| Kortslutningsskydd | Stängs av automatiskt om kortslutning uppstår, automatiskt återställs. | |||
| Belastningsskydd | utgående konstant spänning. | |||
| SÄKERHET & EMC | Motstå ström | I/P-O/P: 3750Vac | ||
| Isolationsmotstånd | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | |||
| Säkerhetsföreskrifter | IEC/EN61347-1, IEC/EN61347-2-13 | |||
| EMC Emission | EN55015, EN61000-3-2 Klass C, IEC61000-3-3 | |||
| EMC-immunitet | EN61000-4-2,3,4,5,6,8,11, EN61547 | |||
| Strobeteststandard | IEEE 1789 | |||
| ANDRA | Dimensionera | 147,5(117)×43×30 mm(L×B×H) | ||
| Förpackning | PE väska | |||
| Vikt (G.W.) | 187g/245g±10g | |||
Mått:
Märka:
LED Aktuellt val:
DIP-omkopplare för 8 valfria strömmars snabbval (se tabellen nedan).
Efter aktuell inställning med DIP-omkopplaren, stäng av och slå sedan på för att göra den nya strömmen effektiv.
T.ex. LED 3,2V/st: 9-24V kan driva 3-7st lysdioder i serie, 9-42V kan driva 3-12st lysdioder, det maximala antalet lysdioder i serie kommer att vara föremål för den faktiska spänningen på lysdioden.
DALI dim kopplingsschema:
0-10V dim kopplingsschema:
PUSH dim kopplingsschema:
På/av-kontroll: Kort tryckning.
Steglös dimning: Långt tryck. Med varannan lång tryckning går ljusnivån åt motsatt håll.
Dimning av minne: Ljusstyrkan kommer att vara densamma som tidigare justerad när du slår av och på igen.
De onormala tillstånden och motsvarande behandlingsmetoder:
Digital Addressable Lighting Interface (DALI)
DALI-slavenheten skickar endast data från masterenhetsförfrågningar, det vill säga anta kommandosvarsläge
Det finns högst 64 slavenheter i samma DALI-nätverk, varje enhet har en separat adress (kort adress), En salveenhet kan också tilldelas en viss grupp, och en slavenhet kan tillhöra en annan grupp, salveenhet kan existera upp till 16 grupper samtidigt, varje enhet kan ställa in 16 scenarier.
Huvuddragen i DALI-protokollet
1) Asynkron seriell kommunikation.
2)1200 baudhastighet, med Manchester-kodningsformatet.
3) Två ligger differentialsignal.
4) Den höga nivån när differentialspänningen är större än 9,5V.
5) Den låga nivån när differentialspänningen är mindre än 6,5V.
6) Huvudenheten styr kommunikationsprocessen.
7) En DALI-buss kan anslutas till 64 slavenheter.
8) Varje slavenhet kan adresseras individuellt.
DALI elektrisk specifikation
Under viloläge, från maskinenhetsmetod för att styra bussen:
1) Hög uteffekt vid ordinarie tid, inte för att störa hållsignalen.
2) Utmatning av låg el vid ordinarie tid, direkt till DALI-bussen kortslutning till varandra.
3) DALI-buss maximal ström på 250mA
4) Inte en tvåvägskommunikation samtidigt.
5) Överföringskabel upp till 300 meter, eller tryckfallet är inte mer än 2v
