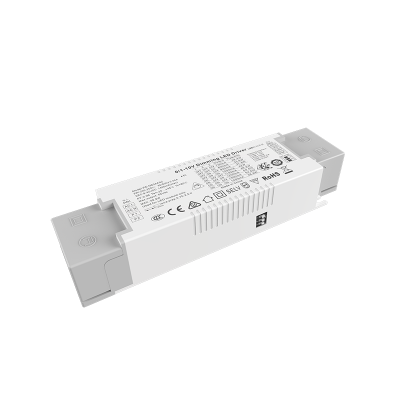

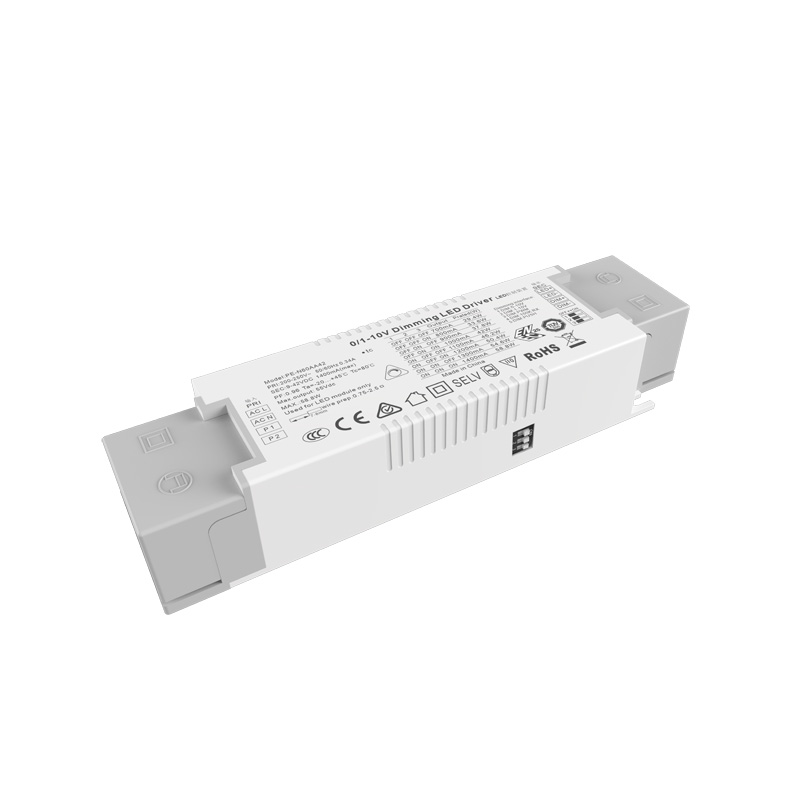

STARWELL är en av tillverkare och leverantörer av 60W konstant ström 0-10V dimbar LED-drivrutin i Kina som kan grossistförsälja 60W konstant ström 0-10V dimbar LED-drivrutin. Vi kan erbjuda professionell service och bättre pris för dig. Om du är intresserad av 60W konstant ström 0-10V dimbar LED-drivrutin, vänligen kontakta oss. Vi följer kvaliteten på vara säker på att priset på samvete, engagerad service.
CPU:n för PE-N60AA används för att styra dimkurvan och den blandade frekvenskontrollen för att uppnå den visuella vinkeluppfattningens ljusstyrka. Råvarorna som används är första linjens märken och importerade chips är designade för ultradjup dimning, den matchar en mängd olika intelligenta dimningssystem på marknaden, kontrollerar ljusstyrkan noggrant, kommer med en långsam uppstart och ultraliten design.
60W konstant ström 0-10V dimbar LED-drivrutin Funktioner:
1. integrera flera signaldimningsgränssnitt
2. digital kontrollutgång utan stroboskop
3. AC-ingång 200-250v intervall
4. naturlig luftkylning, fuktsäker, värmeledande silikonvärmeavledningsprocess
5. djupbländande design
6. flera skyddsfunktioner
7. krympande design, bekväm och snabb
8. TUV CE SAA ENEC certifierad
9. 160*43*30 mm
60W konstant ström 0-10V dimbar LED-drivrutin Modelllista:
0/1-10V konstantströmsdimning
Serier | Dimning | Modell | Inmatning | Kraft | PF | Utspänning | Utgångsström |
PE-N60AA 21-30W |
0-10V 1-10V PWM 10V 100 000 Motstånd PUSH |
PE-N60AA42 | AC200-250V | 58,8W | 0,88-0,96PF THD<10 % | 9-42V | 700/800/900/1000/1100/ 1200/1300/1400 mA |
60W konstant ström 0-10V dimbar LED-drivrutin Tillämpning:
1. Led monokrom ljuskälla
2. villa intelligent belysning
3. trådlöst intelligent belysningssystem kan nås
4. museibelysning
5. avancerad kommersiell belysning
60W konstant ström 0-10V dimbar LED-drivrutin:
Modell | PE-N60AA42 | |
PRODUKTION | Utspänning | 9-42 VDC |
Max utspänning | 42V DC | |
Obelastad utspänning | 55 VDC | |
Utgångsström | 700/800/900/1000/1100/1200/1300/1400 mA | |
Uteffekt | 6,3W~58,8W | |
Strobenivå | Inget flimmer | |
Dimming Range | 0~100%, LED startar vid 0,3% möjligt. | |
PWM-dimningsfrekvens | >3600Hz | |
Aktuell noggrannhet | ±5 % | |
Stäng av läge | Ingen signal maximal ljusstyrka | |
INMATNING | Dimningsgränssnitt | 0-10V 1-10V signalgränssnittsström <2ma / PUSH(P1 P2) |
Ingångsspänningsområde | 200-250Vac | |
Frekvens | 50/60Hz | |
Ingångsström | <0,34A ac230v | |
Effektfaktor | PF>0,98/230V ac (vid full belastning) | |
THD | 230Vac@THD <8% (vid full belastning) | |
Effektivitet(typ.) | 87 % | |
Inrush Current (typ.) | kallstart30A@230Vac | |
Anti Surge | L-N: 1,5 kV | |
Läckström | <0,25mA/230Vac | |
MILJÖ | Arbetstemperatur | ta: 45°C tc: 80°C |
Arbetsfuktighet | 20 ~ 95% RH, icke-kondenserande | |
Lagringstemp., Luftfuktighet | -40~80°C, 10~95%RH | |
Temp.koefficient | ±0,03%/°C(0-50)°C | |
Vibration | 10~500Hz, 2G 12min./1cykel, period i 72min. var och en längs X-, Y-, Z-axlarna. | |
SKYDD | Överhettningsskydd | Intelligent justering eller avstängning av utströmmen om PCB-temperaturen ≥110°C, , återställs automatiskt. |
Överbelastningsskydd | Stäng av utgången när märkeffekt ≥102 %, återställs automatiskt. | |
Kortslutningsskydd | Stängs av automatiskt om kortslutning uppstår, automatiskt återställs. | |
Belastningsskydd | utgående konstant spänning. | |
SÄKERHET & EMC |
Motstå ström | I/P-O/P: 3750Vac |
Isolationsmotstånd | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | |
Säkerhetsföreskrifter | IEC/EN61347-1, IEC/EN61347-2-13 | |
EMC Emission | EN55015, EN61000-3-2 Klass C, IEC61000-3-3 | |
EMC-immunitet | EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Strobeteststandard | IEEE 1789 | |
ANDRA | Dimensionera | 160(130)×43×30 mm(L×B×H) |
Förpackning | Låda | |
Vikt (G.W.) | 260g±10g |
Mått:
Strömval av LED-drivrutin:
0-10V / 1-10V Dimningsdiagram:
PUSH dimdiagram:
Användning av vägledning:
Om inget annat anges mäts alla specifikationer och parametrar vid 230VAC ingång, nominell belastning och 25 ℃ omgivningstemperatur
Denna produkt har en pressledningslock vid ingången, med självlåsande klämning, den kan öppnas med en skruvmejsel, då ser du ingångsterminalen kopplad till AC-ledningen L och nollkalk N, Utgångsterminalen ansluter en enligt produktetiketten, lägg märke till den positiva och negativa polen.
1: Var uppmärksam på skillnaden mellan ingång och utmatning, anslut korrekt och slå sedan på
2: vänligen anslut först belastningen på DC-utgången, öppna drivrutinen efter kontroll; i konstant strömläge, om strömmen slås på vid öppen krets, vänligen stäng av drivrutinen och kan inte ansluta lysdioden förrän den elektriska energin som lagras av utgången släpper ut, annars kan det skada lysdioden;
3.Denna typ av drivrutin är endast begränsad till användningen av LED-lampor, inspänningsområdet är AC100-250V, värmeisolerande bomull och andra föremål som hindrar värmeavledning av produkten, vilket överensstämmer med produkten enligt specificerade utgångsspänning, strömområde, användningsmiljötemperaturen är -20-45 grader, och ytan kan inte täcka miljöförhållandena, denna produkt har 5 års gratis garanti.
1. LED-lampan lyser inte efter att dimningsdrivrutinen anslutits första gången, stäng av AC-ingången och kontrollera enligt följande:
1) om DC-utgång dålig kontakt eller inte;
2) om DC-utgångens polaritet är omvänd, eller om LED-kortet är antisvetsat;
3) om AC-ingången är dålig kontakt, testa efter att ha eliminerat dessa fel;
2. enheten har bra anslutning, LED-lampor, men LED-flimmer, vänligen stäng av AC-ingången och kontrollera enligt följande:
1). om parametrarna och de faktiska parametrarna matchar eller inte.
2). vänligen kommunicera med oss i god tid om du har några frågor i användningen, vi kommer att göra vårt bästa för att lösa problemen med dig.
Skillnaden mellan 0-10V och 1-10V:
1.När 0 / 10V-dimmern justeras till maximalt 10V, kommer utströmmen att nå 100% av uteffekten och ljusstyrkan kommer att nå 100%. När 0-10V-dimmern justeras till 0V, kommer strömmen att vara minimum, och ljuset kommer att stängas av; När 1-10V dimningen är justerad till 1V är strömmen minimum och ljuset är släckt.
2.Skillnad mellan 0-10V och 1-10V dimning: olika start- och stängningsspänning, 0-10V är på vid 0,7V, (min ljusstyrka) 1-10V är på vid 1,2V (min ljusstyrka).
3.Digital dimningsdrivrutin 0-10V och 1-10V dimning automatisk identifiering två dimningslägen.
4. Samma signalkrets styr ljus och mörker samtidigt.
5.Dimmer (dimsystem) är uppdelat i 0-10V och 1-10V dimningssignaler.
6.Dimningskompatibilitet är relaterad till kontrollavståndet för signalledningen och antalet kontrollströmförsörjning. Om siffran är för stor eller signallinjen är för lång uppstår problem som inte kan justeras lägre och inte kan justeras av.
Produktgarantins omfattning:
1. Signalkontrollgränssnittet får inte anslutas till en spänning högre än 15V för att skada strömförsörjningen
2. in- och utgångsanslutningar är omvända, vilket resulterar i strömskada
3. strömförsörjningen är skadad på grund av vatteninträngning
