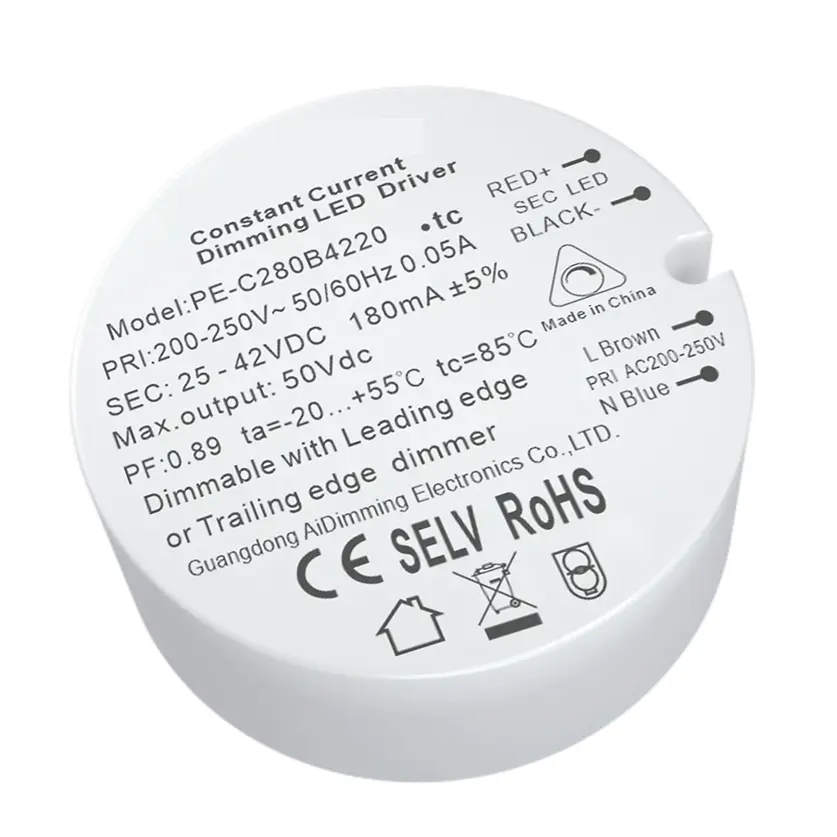

8,4W konstant ström Triac dimbar LED-drivrutin
  • 8,4W konstant ström Triac dimbar LED-drivrutin8,4W konstant ström Triac dimbar LED-drivrutin

8,4W konstant ström Triac dimbar LED-drivrutin

PE-C280 är en av de 8,4 W konstantström triac dimbara LED-drivrutinerna utvecklade av den kinesiska tillverkaren Starwell med hög effektfaktor, hög effektivitet, hög precision, användningen av det effektiva stabila lågförlustbrytarkontrollchipet och de högpresterande komponenterna gör det med lågt brus, lång livslängd och andra egenskaper. Drivrutinen använder kiselgelvärmeledningsteknologi 55 ℃.

Skicka förfrågan

Som den professionella tillverkaren vill Starwell ge dig högkvalitativ 8,4W konstantström triac-dimbar LED-drivrutin, som är lämplig för RPC MOSFET-dimmer och FPC TRAIC-dimmer.


Specifikation

Modell

PE-C280B2435

PE-C280B4220

PE-C280B0670

PE-C280B1270

PE-C280B2430

PRODUKTION

Utgångsspänning

12-24V DC

25-42V DC

2,5-6VDC

6-12 VDC

12-24V DC

Max utspänning

24V DC

42 VDC

6 VDC

12 VDC

24V DC

Utgångsspänning utan belastning

27 VDC

43 VDC

8V likström

15 VDC

27 VDC

Utgångsström

350mA

200mA

700mA

700mA

300mA

Uteffekt

4,2W~8,4W

5W~8,4W

1,75 W~4,2 W

4,2W~8,4W

3,6W~7,2W

Strobenivå

Lägre  flimmer (8 %)

Dimningsområde

2~100%,

PWM-dimningsfrekvens



Aktuell noggrannhet

±5 %

Ripple & Noise

=500mv p-p

INPUT

Dimningsgränssnitt

Triac Framkant/släpkant

Ingångsspänningsområde

200-250Vac

Frekvens

50/60Hz

Ingångsström

<0,08A

<0,08A

<0,08A

<0,08A

<0,08A

Effektfaktor

PF>0,9 (vid full belastning)

PF>0,9 (vid full belastning)

PF>0,88 (vid full belastning)

PF>0,88 (vid  full  last)

PF>0,88 (vid full  last)

THD

230Vac@THD      <20 % (vid  full  last)

Effektivitet(typ.)

77 %

79 %

77 %

77 %

77 %

Inrush Current (typ.)

Kallstart0,8A

Kallstart0,8A

Kallstart1,54A

Kallstart0,8A

Kallstart0,8A

Anti Surge

L-N: 1,5 kV

Läckström

<0,25mA/230Vac

MILJÖ

Arbetstemperatur

tc: 55°C tc: 85°C

Arbetsfuktighet

20 ~ 95% RH, icke-kondenserande

Lagringstemp., Luftfuktighet

-40 ~ 80°C, 10~95%RH

Temp. Koefficient

±0,03%/°C(0-50)°C

Vibration

10~500Hz, 2G 12min./1cykel, period i 72min. var och en längs X-, Y-, Z-axlarna.

SKYDD

Överhettningsskydd

Intelligent justering eller avstängning av utströmmen om PCB-temperaturen ≥110°C, , återställs automatiskt.

Överbelastningsskydd

Stäng av utgången när märkeffekt ≥102 %, återställs automatiskt.

Kortslutningsskydd

Stängs av automatiskt om kortslutning uppstår, automatiskt återställs.

Belastningsskydd

Stäng av utgången om ingen belastning, återställs automatiskt när belastningen återgår till det normala.

SÄKERHET & EMC

Tål spänning

I/P-O/P: 3750Vac

Isolationsmotstånd

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

Säkerhetsnormer

IEC/EN61347-1, IEC/EN61347-2-13

EMC-emission

EN55015, EN61000-3-2 Klass C, IEC61000-3-3

EMC-immunitet

EN61000-4-2,3,4,5,6,8,11,  EN61547

Strobeteststandard

IEEE 1789

ANDRA

Dimensionera

43,2×0,5 mm(D×H)

Förpackning

PÅ väskan

Vikt (G.W.)

42g±5g


Fakturor:

● LED-fasskuren dimningsdrivrutin, dimområde 2-100 %

● Lämplig för RPC MOSFET-dimmer och FPC TRAIC-dimmer

● Aktiv PFC

● Skydd: kortslutning/överspänning/överström

● Silikagel värmeledningsteknik, naturlig kall vind

● Ultra liten volym

● Lämplig för LED-hembelysning och kommersiell belysning

● Säker skyddsanordning utan belastning

● Ekonomisk och bekväm installation

● överensstämma med världens säkerhetsstandarder för belysningsutrustning

● Skyddsklass II

● Tre års garanti

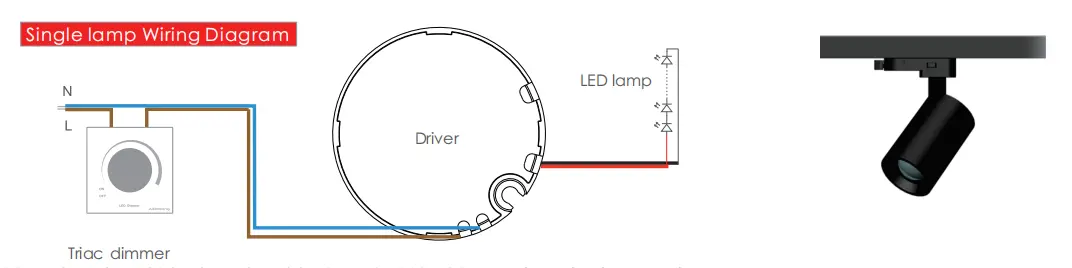

Kopplingsschema:

Kabeldragning:

Utgångskabel: 20AWG röd och svart PVC-kabel, längd 200–230 mm, kabelavisoleringskrav: 5–7 mm

Ingångskabeln: 20AW Brun Blå VDE dubbelisolerad tråd, längd 150–160 mm, kabelavisoleringskrav: 5–7 mm



Användning av vägledning:

1. Var uppmärksam på skillnaden mellan ingång och utgång, anslut korrekt och slå sedan på

2. Anslut först belastningen på DC-utgången, öppna strömförsörjningen efter kontroll; i konstant strömläge, om strömmen är på en öppen krets, stäng av strömförsörjningen och kan inte ansluta lysdioden förrän den elektriska energin som lagras av utgångsutlösningen, annars kan det skada lysdioden;

3. Denna typ av strömförsörjning är endast begränsad till användningen av LED-lampor och lyktor, ingångsspänningsintervallet är AC200-250v, värmeisolerande bomull och andra föremål som hindrar produktens värmeavledning, vilket anpassar sig till produkten under den specifika utspänningen, strömintervallet, användningsmiljöns temperatur är -20, och miljön kan inte täckas av -20-och denna produkt har tre års gratis garanti.



De onormala tillstånden och motsvarande behandlingsmetoder:

1. LED-lampan lyser inte efter att dimningsdrivrutinen anslutits första gången, stäng av AC-ingången och kontrollera enligt följande:.

a) Om DC-utgången är dålig kontakt eller inte:

b) Om DC-utgångens polaritet är omvänd eller om LED-kortet är antisvetsat;

c) Om AC-ingången är dålig kontakt: testa efter att ha eliminerat dessa fel.

2. Enheten har bra anslutning, LED-lampor, men LED-lampan är växlande. Stäng av AC-ingången och kontrollera sedan DC-utgången.

a) overoad.under belastning.

b) Om parametrarna och de faktiska parametrarna matchar eller inte.

3. Kommunicera gärna med oss ​​om du har några frågor om användningen, vi kommer att göra vårt bästa för att lösa problemen med dig.
