Hur PoE-injektorn levererar ström och nätverk till kameror

Den tidiga utvecklingen och senare konstruktionen av PoE-injektorförsörjningssystemet för säkerhetsövervakningsutrustning är nära sammankopplade. Speciellt i det senare konstruktionsstadiet måste specifikationer, egenskaper och relaterade protokoll för PoE-kameror och PoE-strömförsörjningsmoduler förstås fullt ut. Endast på detta sätt kan vi säkerställa att övervakningsprojektet slutförs effektivt och till låg kostnad. Hur driver PoE-strömförsörjningsmodulen övervakningskameran och tillhandahåller nätverket?

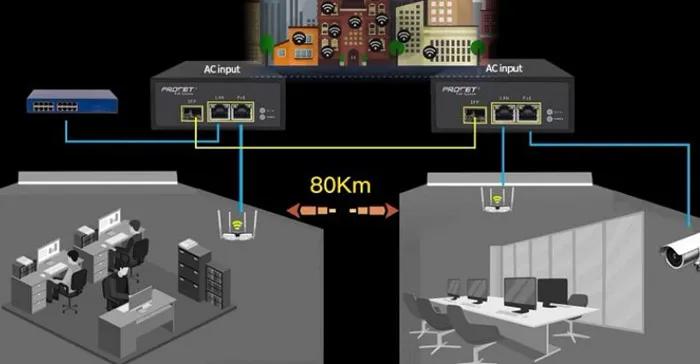

PoE-strömförsörjning kräver endast en nätverkskabel för att ge ström och nätverksöverföring till AP (PoE-kameror, trådlös AP och annan utrustning) samtidigt. Säkerhetsövervakningssystemet använder sig av PoE-strömförsörjningslösning för nätverk (se bilden nedan för detaljer), vilket eliminerar behovet av uttagsinstallation och utplacering av nätsladd. etc., vilket sparar tidskostnader, kostnader för nätverksinstallation, installationsarbetskostnader och senare underhållskostnader etc. Ju mer PoE-injektordrivna enheter som används i nätverket, desto mer uppenbar blir denna tids- och kostnadsfördel.

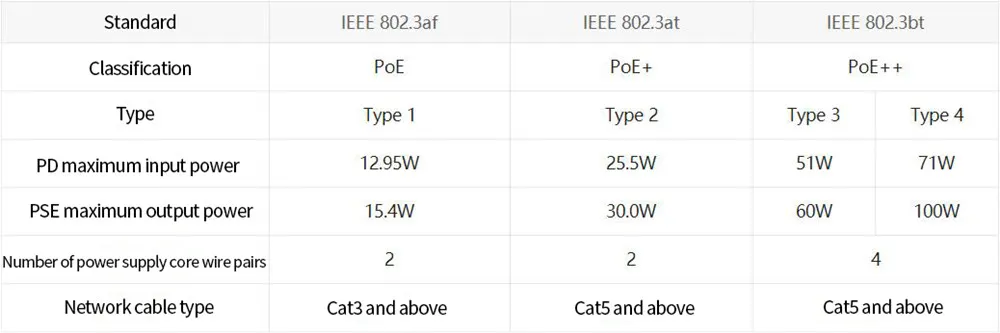

Det finns bara tre standarder för PoE-injektorförsörjningsmoduler. IEEE802.3af-strömförsörjningens ström är 15,4W/at. Strömförsörjningseffekten är 30W/bt. Strömförsörjningseffekten är 90w (se bilden nedan för detaljer). Hur matchar man PoE-strömförsörjning och PoE-strömmottagning (PoE-kamera)? Till exempel:

1.När PoE-kameraeffekten är 10W kan du välja IEEE802.3af PoE-strömförsörjningsmodul;

2.När PoE-kameraeffekten är 20W måste du välja IEEE802.3802.3at PoE-strömförsörjningsmodulen;

3. Det bör noteras att 802.3at-standarden är bakåtkompatibel med 802.3af-standarden, så när PoE-kameran är 802.3af-standard kan du välja en 802.3af eller en standard PoE-strömförsörjningsmodul.

802.3bt-standarden är bakåtkompatibel med 802.3at och 802.3af.
