OBC laddare

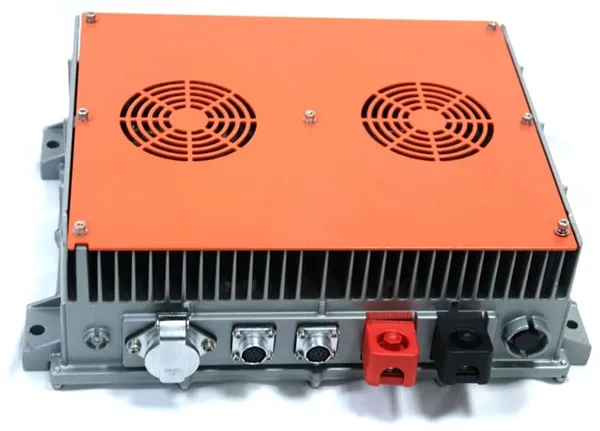

1. Vad är enOBC laddare?

En enhet som omvandlar växelström till likström.

Inbyggd laddare (OBC) är en elektronisk enhet som omvandlar växelström från elnätet till likström lämplig för fordonsbatterier. Den används huvudsakligen för laddning av högspänningsbatterier av rena elfordon (BEV) eller plug-in hybridelektriska fordon (PHEVs). OBC överför spänning genom AC-laddningsstationer och AC-laddningsportar för att ladda elbilsbatterier.

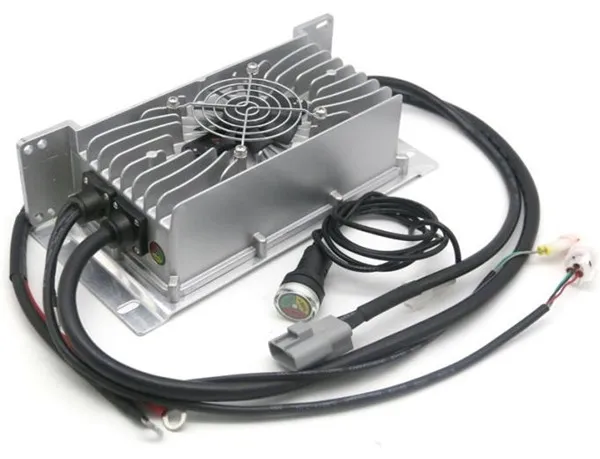

2. Arbetsprincip förOBC laddare

Billaddaren matar in växelström och matar ut likström direkt för att ladda strömbatteriet. Den använder vanligtvis högfrekvent strömförsörjningsteknik för att omvandla 220V AC-ström till högspänningslikström. Dessutom har billaddaren även olika skyddsfunktioner, såsom överspänning, underspänning, överström, underström och andra åtgärder. När systemet stöter på avvikelser kommer strömförsörjningen att stängas av i tid.

Arbetsprincipen för OBC innefattar huvudsakligen två kärndelar: AC till DC (AC/DC)-omvandling och DC-konvertering (DC/DC).

För det första filtreras växelströmmen i nätet bort från brus och störningar genom EMI-filtreringskretsar och omvandlas sedan till likström genom växelström/likströmsomvandlare. Den konverterade likströmmen filtreras sedan för att ta bort spänningsrippel och erhålla stabil likström.

Justera sedan spänningen och strömmen genom att byta strömförsörjning för att möta behoven för batteriladdning. Denna process kan inkludera PFC-kretsar (power factor correction) för att förbättra energieffektiviteten och minska energiförlusten.

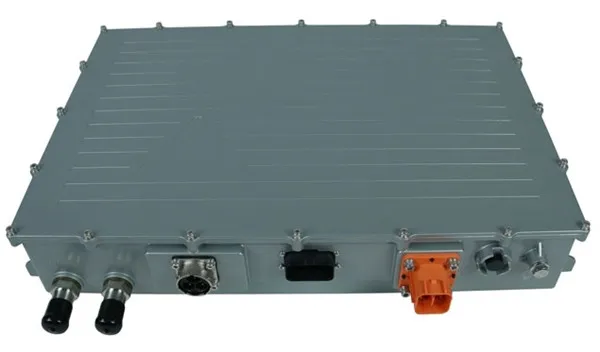

3. Tekniska specifikationer och standarder förOBC laddare

Moderna billaddare är vanligtvis isolerade för att säkerställa elektrisk säkerhet. OBC för elfordon av nationell standard måste överensstämma med standardspecifikationerna för "QCT 895-2011 Conductive On Board Chargers for Electric Vehicles". Effektområdet för billaddare är brett, med vanliga krafter inklusive 1,2KW, 1,5KW, 3,3KW, 6,6KW, 11KW, 22KW, etc., som kan möta olika fordonsmodeller och laddningsbehov.

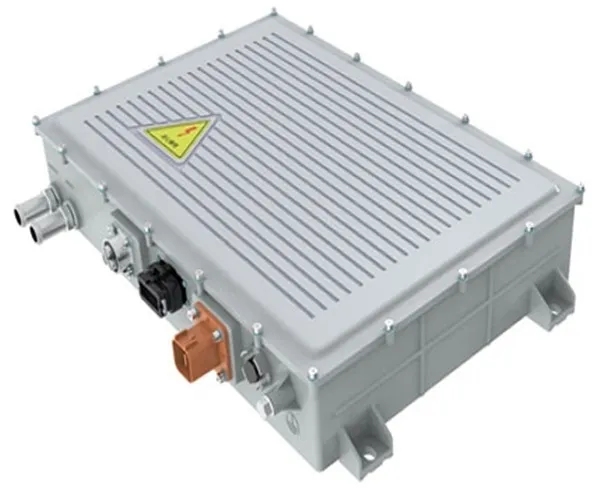

4. Struktur avOBC laddare

Den interna strukturen hos OBC inkluderar AC-ingångsport, kraftenhet, kontrollenhet, lågspänningshjälpenhet och DC-utgångsport. Styrenheten är kärndelen av OBC, som styr omvandlingsprocessen av kraftenheten genom omkopplingsenheter och tillhandahåller skyddsfunktioner som överspänning, underspänning, överström, underström och andra skyddsåtgärder.

Dessutom har OBC även funktionen att kommunicera med Battery Management System (BMS) för att säkerställa säkerheten och effektiviteten i laddningsprocessen. BMS övervakar spänning, ström, temperatur och anslutningsstatus för batteripaketet för att kontrollera och skydda batteriet. OBC kommunicerar med fordonsövervakningssystemet via höghastighets CAN-nätverk, laddar upp arbetsstatus och felinformation och accepterar kontrollkommandon för att starta eller stoppa laddning.

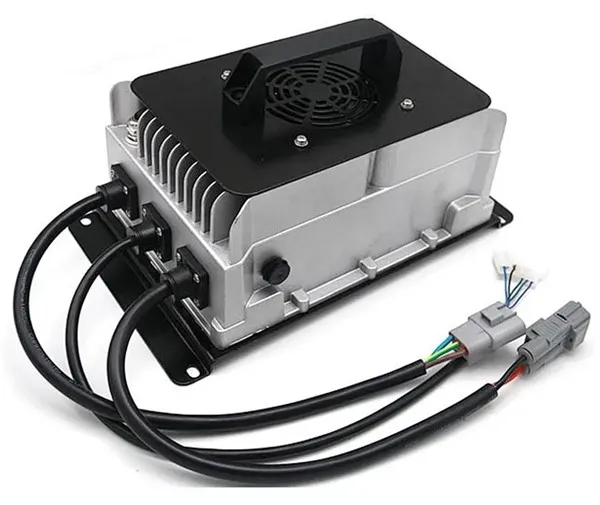

5. Tillämpningsscenarier förOBC laddare

OBC laddare är främst lämplig för scenarier som kräver långsam laddning, till exempel hemma eller offentliga AC-laddningsstationer. Till skillnad från DC-laddningsstationer är DC-laddningsstationer lämpliga för scenarier som kräver snabbladdning, till exempel motorvägsserviceområden. Användningen av billaddare säkerställer att elfordon kan laddas säkert och bekvämt i miljöer som hem och arbetsplatser.

I praktiska tillämpningar används OBC inte bara för att ladda elbilens strömbatteri, utan kan också invertera likströmmen från strömbatteriet till växelström genom inverterfunktionen, vilket uppnår funktionen att leverera ström till externa belastningar (V2L) av fordonet, eller används som en nödströmkälla för hushåll under strömavbrott.
