Nedbrytning av Apples nya 140W GaN snabbladdare

Apples nya 140W snabbladdare kommer med en helt ny modell A3607. Som ett helt nytt laddningstillbehör designat av Apple för nästa generations enheter, har exponeringen av A3607 väckt stor uppmärksamhet i branschen för laddningslösningarna för Apples kommande enheter.

Med dess utseende, storlek och parametrar i princip samma som den tidigare modellen, har dess interna arkitektur justerats? Har kärnkomponenterna uppgraderats? Med dessa frågor genomförde ChargerLAB en detaljerad rivning av den nya Apple 140W snabbladdaren A3607 omedelbart och kommer nu att avslöja dess verkliga interna struktur.

Utseende på Apple 140W snabbladdare

Förpackningen har en klassisk minimalistisk design, med Apples logotyp, produktnamn och utseende tryckt på framsidan.

En produktparameterklistermärke är fäst på sidan.

En närbild av parametrarna på klistermärket kommer att presenteras i produktens fysiska visningssektion senare.

Laddaren är kompatibel med USB-C-enheter och rekommenderas officiellt för användning med 16-tums MacBook Pro utrustad med en MagSafe 3-port.

Nätadaptern tillverkas inhemskt, med tillverkningsdatum 2026 och modell A3607.

I paketet ingår laddaren och en användarmanual.

Laddaren är inlindad i ett skyddande papper för att förhindra repor i sitt ursprungliga tillstånd.

Utseendet på Apples nya 140W snabbladdare är identiskt med den tidigare modellen, med en högblank finish och rundade hörnövergångar.

Apple-logotypen är centrerad på fram- och baksidan av kroppen.

Parameterinformation för laddaren är tryckt på ena sidan av kroppen.

Produktparametrar Närbild

Ingång: 100–240V~ 50/60Hz 2A

(USB PD) Utgång: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

Laddaren har godkänt CCC- och KC-certifieringar.

Produktnamn, modell och försiktighetsåtgärder är tryckta på andra sidan av höljet.

Modellen av Apples nya 140W snabbladdare är A3607.

Laddaren är utrustad med vikbara kinesiska standardstift, med dubbla vingar på båda sidor.

Stiften har en klassisk oberoende moduldesign och är avtagbara och utbytbara.

Närbild av den T-formade fästbasen, som även kan fungera som jordledning.

Modulhöljet är märkt med en klassificering på 250V~ 2,5A och Jabil Inc., vilket indikerar att stiftmodulen levereras av Jabil. Speciellt läggs ett metallklämma för extra fixering inuti modulfacket för att säkerställa att modulen inte lossnar lätt efter långvarig användning.

Dessutom skiljer sig stiftdesignen från den gamla versionen.

Utgångsänden är utrustad med en enda USB-C-port med en vit plastkärna.

Uttagsskalet för USB-C-porten är också självständigt utformat.

Den uppmätta kroppslängden på Apples nya 140W snabbladdare är 95,68 mm.

Bredden är 74,35 mm.

Tjockleken är 28,51 mm.

Placerad sida vid sida med Apples gamla 140W galliumnitrid snabbladdare A2452, är de nya och gamla nätadaptrarnas huvudsakliga utseende och dimensioner helt identiska.

Intuitiv storleksuppfattning av laddaren i handen.

Dessutom väger produkten cirka 285g.

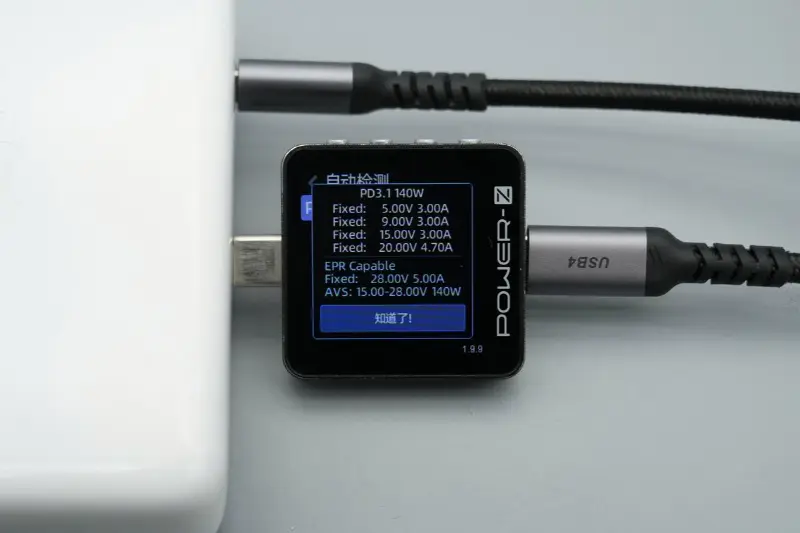

Testad med ChargerLAB POWER-Z KM003C för att detektera USB-C-portens utgångsprotokoll, den stöder laddningsprotokollen PD3.1 och DCP.

PDO-paketet visar att USB-C-porten också har fem fasta spänningsväxlar: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, samt en 15–28V 140W AVS-spänningsväxel.

Vid laddning av en iPhone 17 Pro Max med Apples nya 140W snabbladdare är den uppmätta laddningseffekten cirka 36,34W.

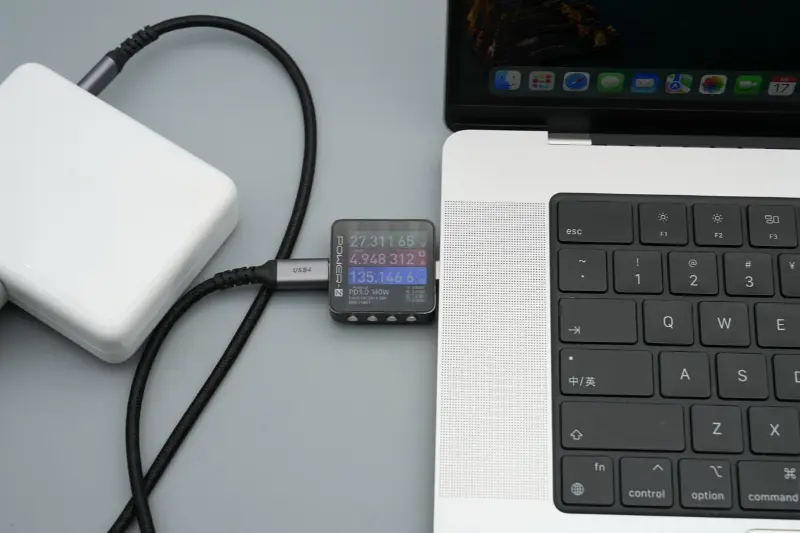

När du laddar en MacBook Pro är den uppmätta laddningseffekten cirka 135,15W, vilket möjliggör 28V 5A 140W snabbladdning.

Nedbrytning av Apple 140W snabbladdare

Laddarhöljet öppnas genom att skära längs sidan.

Höljet är mycket tjockt för starkt skydd, och kanterna är limmade för att förstärka interna moduler.

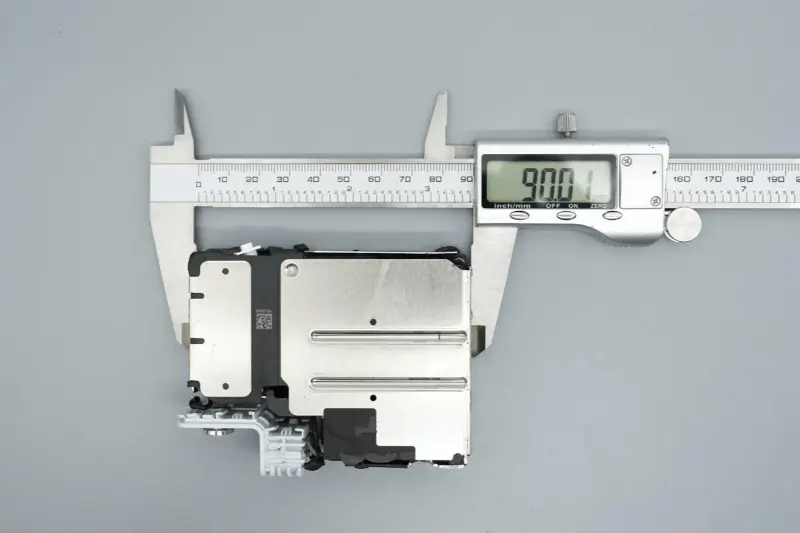

Den uppmätta längden på den interna modulen är 90,01 mm.

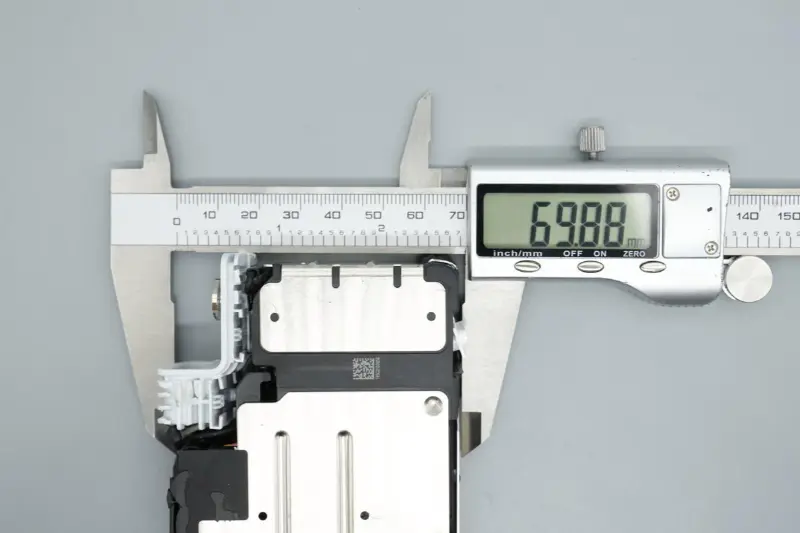

Bredden är 69,88 mm.

Tjockleken är 23,52 mm.

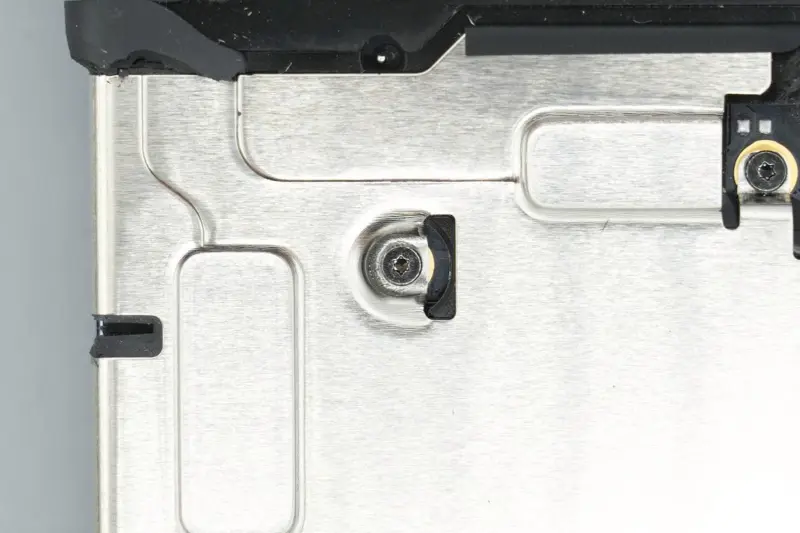

PCBA-modulen är täckt med två integrerade metallskal för jämn värmeavledning.

Metallskalen är fixerade med skruvar.

Isoleringstejp är fäst på vissa områden på sidan.

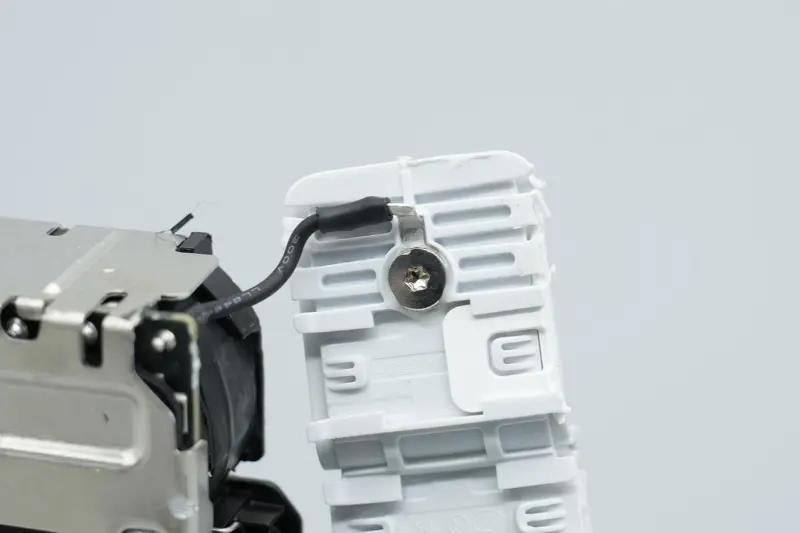

En ledning vid ingångsänden är ansluten till den T-formade fästbasen för jordning.

Värmekrympslang används för isolering vid svetspunkterna på AC-ledningsterminalerna.

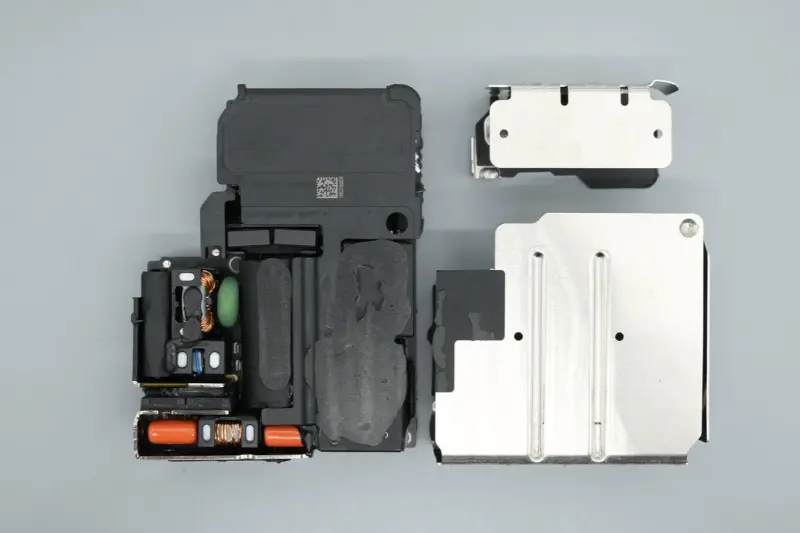

Ta bort skruvarna för att ta bort metallskalen.

Isoleringsbehandling appliceras på insidan av metallskalet motsvarande baksidan av moderkortet och andra områden.

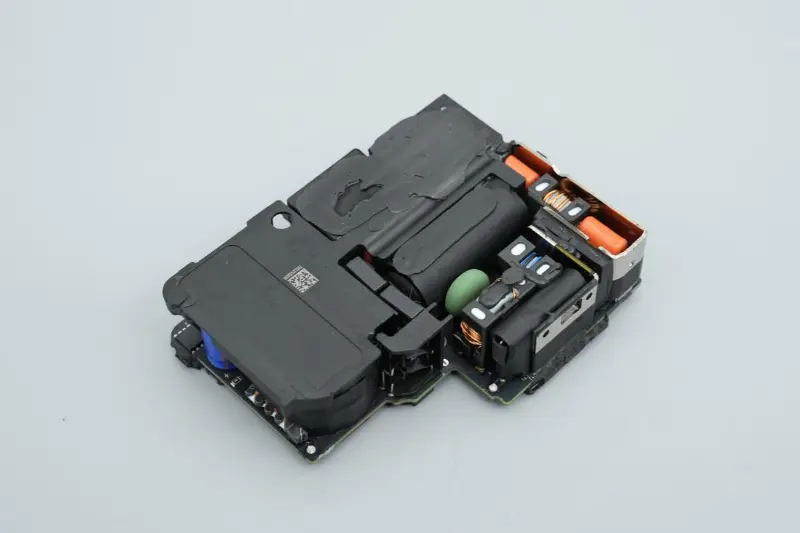

En plastkåpa täcker transformatorområdet på modulen och komponenter som kondensatorer och induktorer limmas.

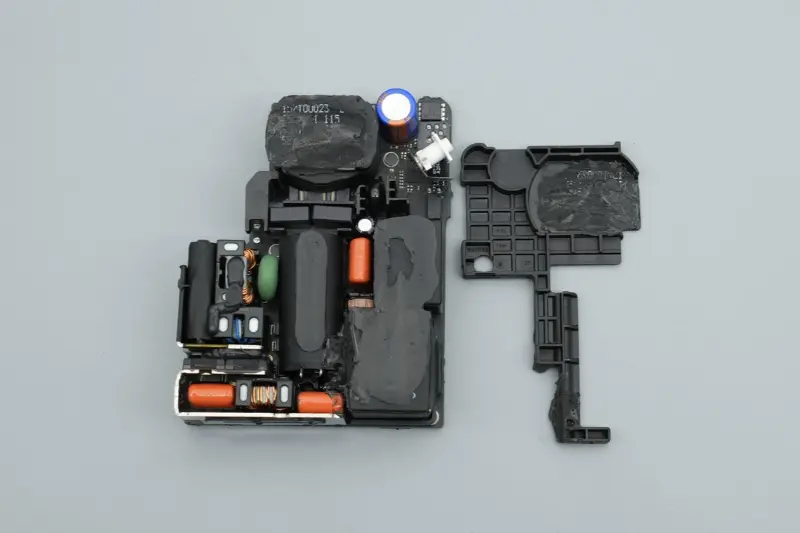

Ta bort plastkåpan och en plastram är kapslad i det centrala området för förstärkning och isolering.

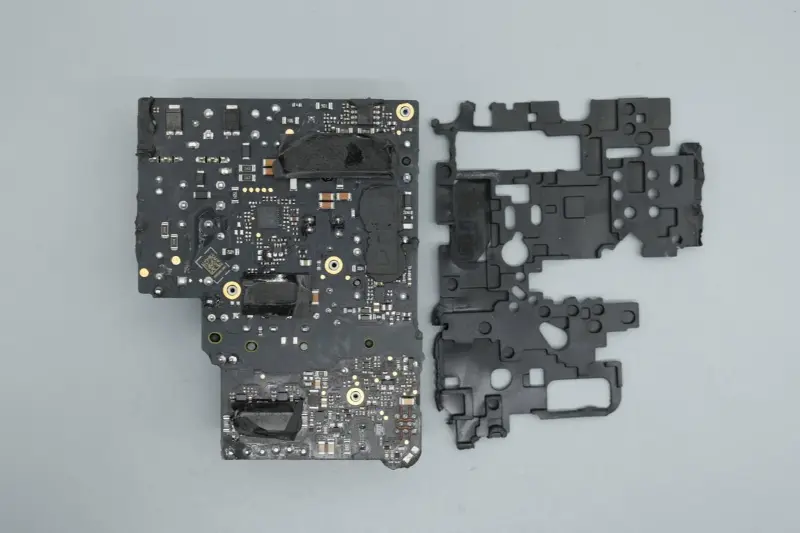

Baksidan av moderkortet är täckt med en mjuk gummikudde för skydd.

Ta bort skyddsdynan och du kan se att termiskt ledande lim appliceras på motsvarande chipområden och termiskt ledande grafitklistermärken är fästa.

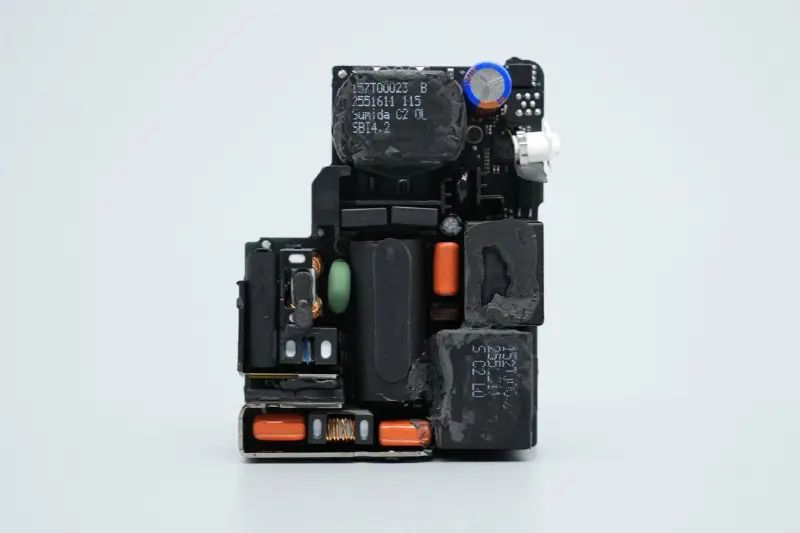

Framsidan av PCBA-modulen är arrangerad med säkringar, common-mode induktorer, högspänningsfilter elektrolytiska kondensatorer, strömtransformatorer, filmkondensatorer, strömförsörjningskondensatorer, PFC boost induktorer, step-down induktorer, transformatorer och andra enheter, med en kompakt och ordnad övergripande layout.

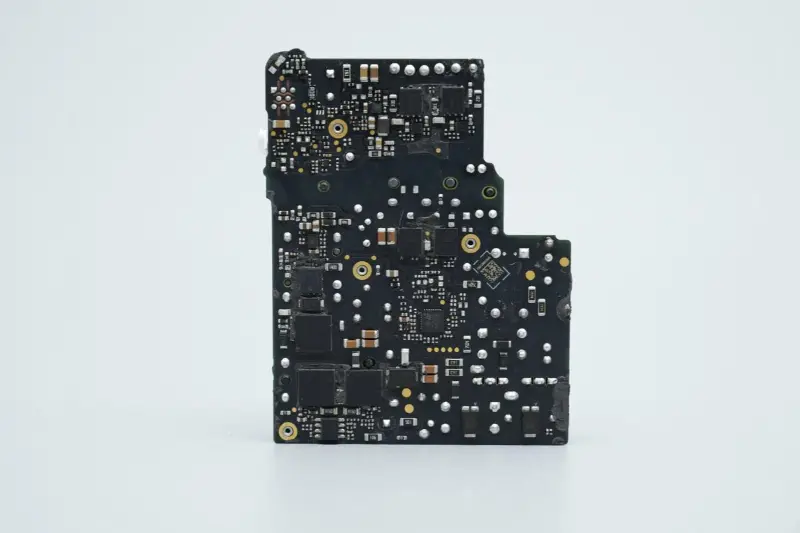

Baksidan av PCB-kortet är utrustad med relevanta kontroller och MOS-rör för PFC-förstärkningskretsen och LLC-omkopplande strömförsörjningskrets.

Två ytterligare kylflänsar är installerade vid ingångsänden av PCBA-modulen, med två Infineon aktiva likriktare MOS-rör emellan.

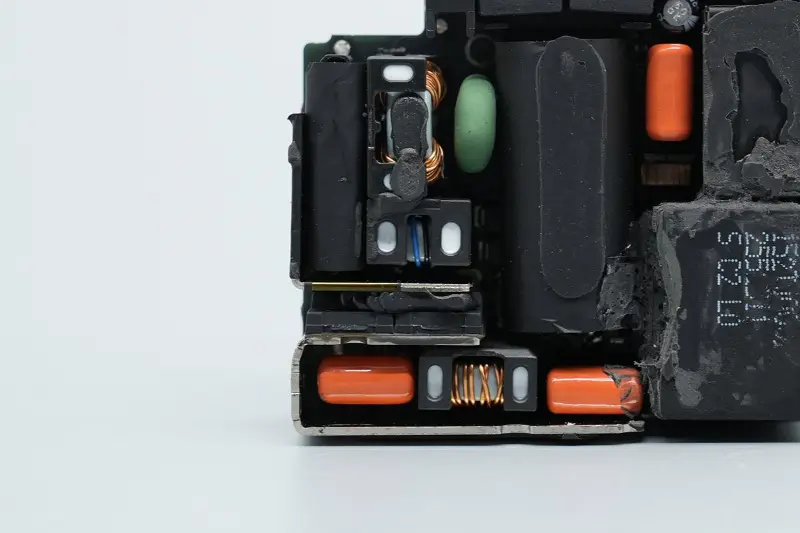

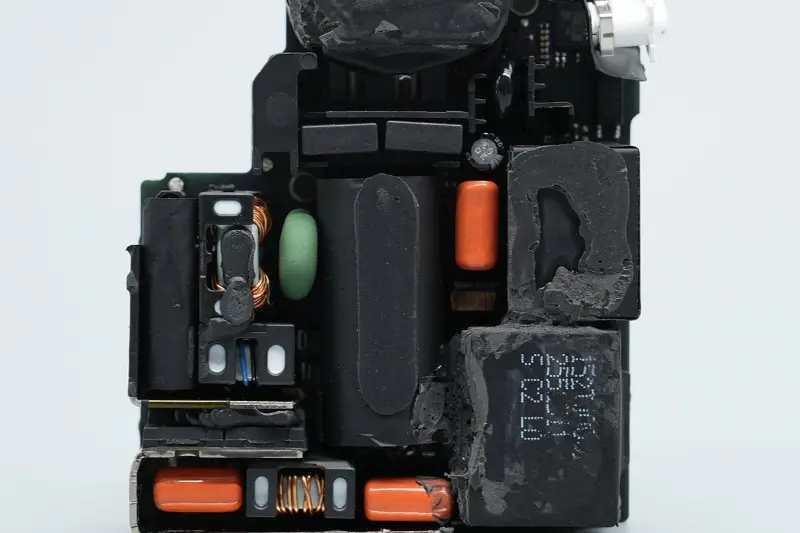

Området som omges av de två kylflänsarna är också utrustat med säkringar, säkerhets-X2-kondensatorer, common-mode-induktorer, varistorer, filmfilterkondensatorer, filterinduktorer och andra enheter.

Säkringen är placerad ovanpå säkerhetskondensatorn X2 och lindad med tejp.

Dra av tejpen och du kan se att säkerhetskondensatorn X2 är täckt med ett plastskal för isolering, och de två komponenterna är inslagna och fixerade med tejp.

Märkströmmen för säkringen är 3,15A, och ett isolerande rör är hylsat på en svetsstift.

Närbild av säkerhetskondensatorn X2 med en kapacitet på 0,22μF.

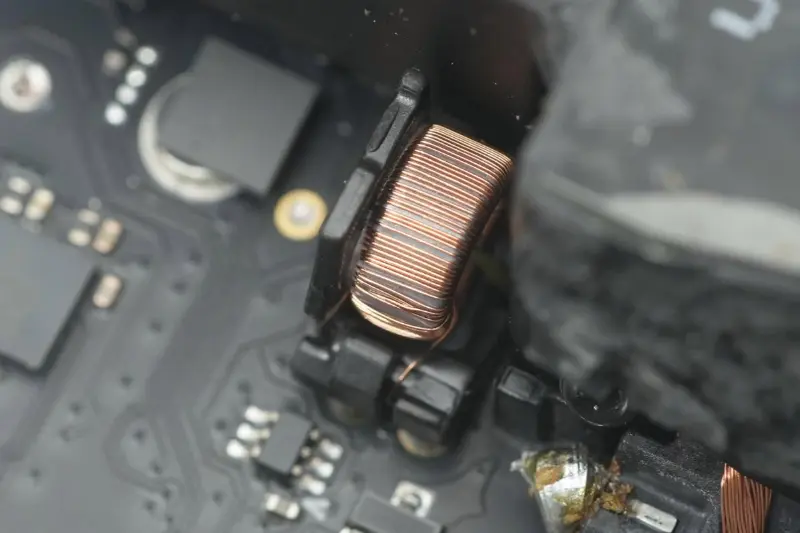

Common-mode induktorer används för att filtrera bort EMI-störningar och är svetsade med plastfästen.

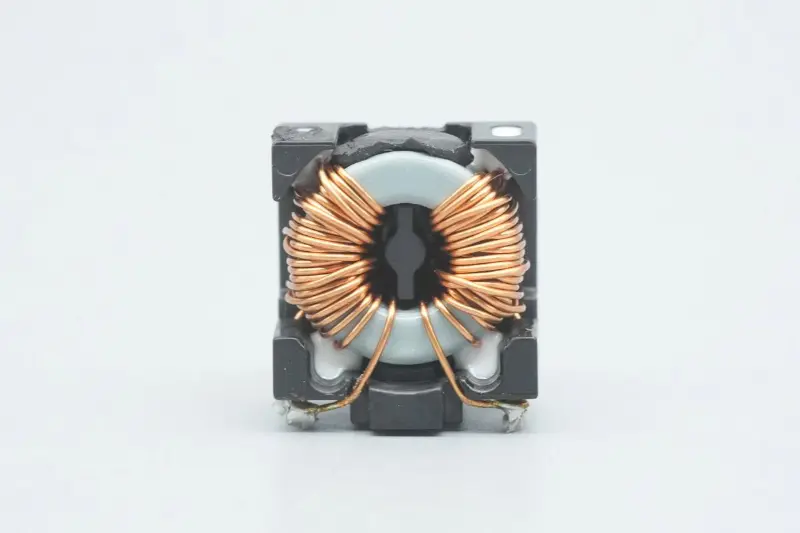

Närbild av en annan common-mode induktor.

En TVR10621M varistor används för ingångsöverspänningsskydd.

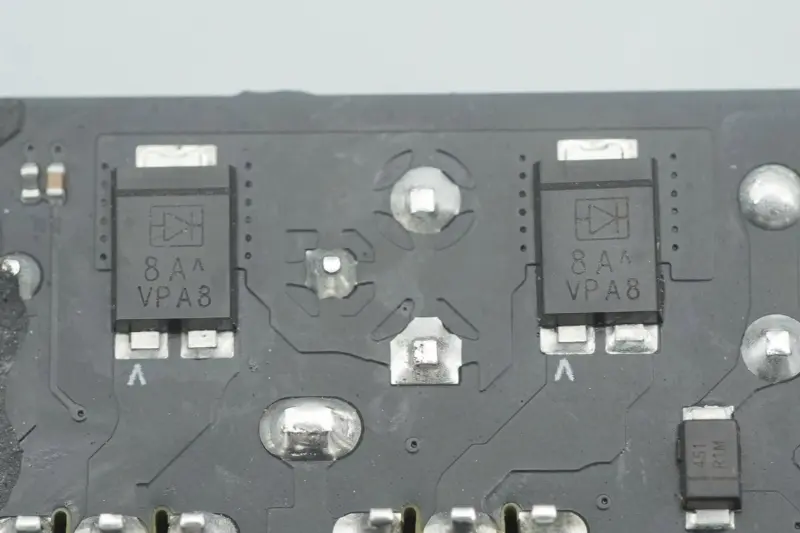

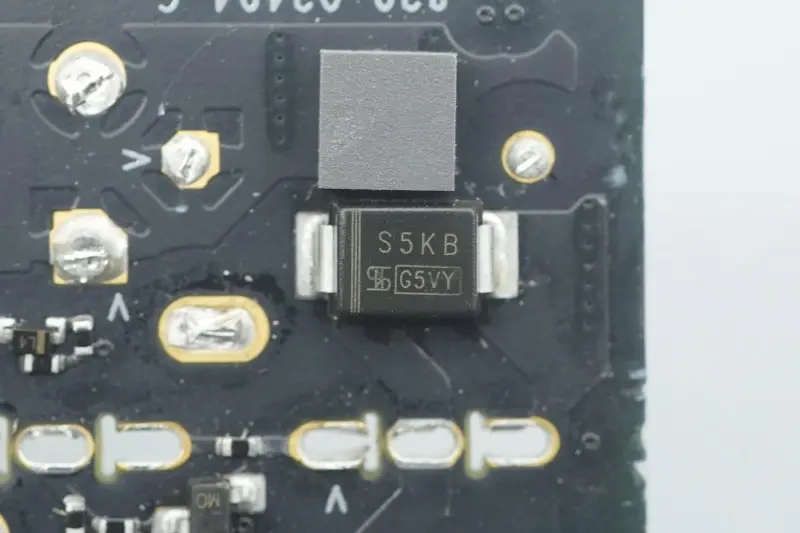

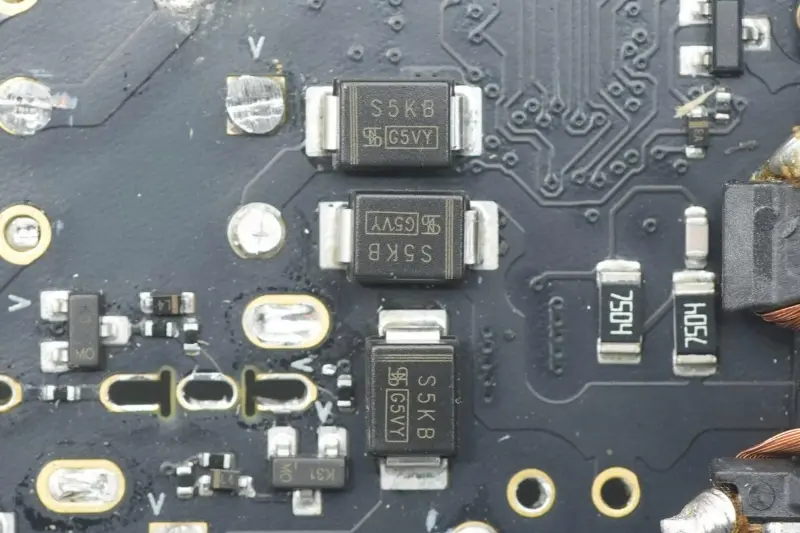

Ingångsänden antar en brygglikriktare som består av fyra dioder.

Närbild av den fjärde dioden.

Närbild av de andra två dioderna, parat med Infineon CoolMOS IPA65R095C7 för aktiv likriktning.

De två aktiva likriktar MOS-rören är från Infineon, anpassade modeller för Apple, märkta 65C095C7, förpackade i TO-220FP, som används för att förbättra likriktningseffektiviteten.

Närbild av två filmkondensatorer med en specifikation på 1μF 450V.

Närbild av magnetringens filterinduktor, förstärkt med lim.

En PFC-förstärkningsinduktor och en nedtrappningsinduktor är installerade i andra änden.

Det centrala området är utrustat med elektrolytkondensatorer med högspänningsfilter, strömtransformatorer, filmkondensatorer, resonanskondensatorer, strömförsörjningskondensatorer för huvudkontrollchip, Y-kondensatorer och andra enheter. Högspänningsfiltrets elektrolytkondensatorer är inlindade med isoleringstejp och placerade horisontellt.

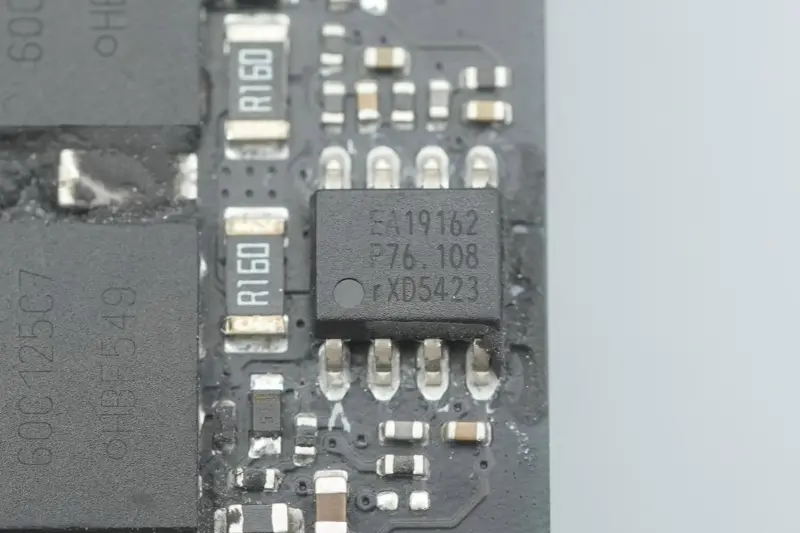

PFC-styrenheten är från NXP, modell TEA19162T, med integrerad X-kondensatorurladdningsfunktion, som arbetar i kvasi-resonansläge eller DCM-läge. Den stöder ett inspänningsområde på 70–276V, integrerar mjukstart och mjukstopp och ger en exakt boostreglerad uteffekt.

TEA19162T använder dalomkoppling eller nollspänningsomkoppling för att minimera kopplingsförluster, stöder frekvensbegränsning för att minska kopplingsförluster och stöder burst-läge för att minska strömförbrukningen. Förpackad i SO8.

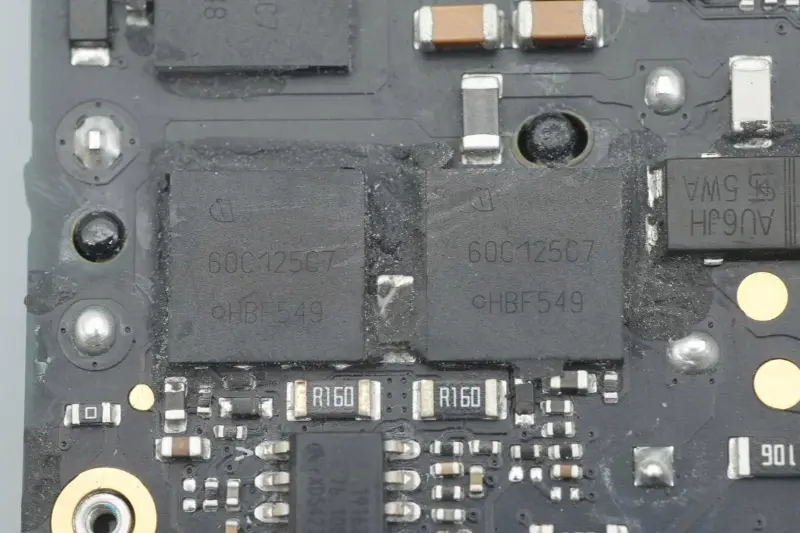

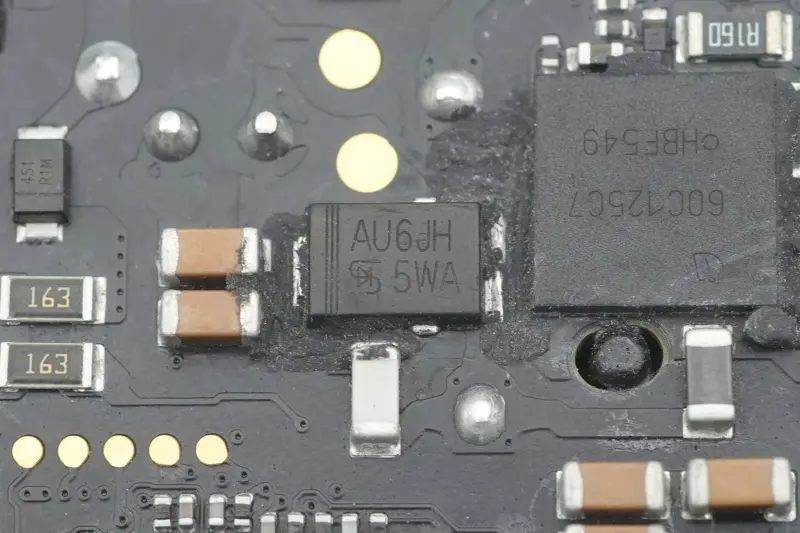

PFC-omkopplarröret är från Infineon, märkt 60C125C7, förpackat i VSON-4.

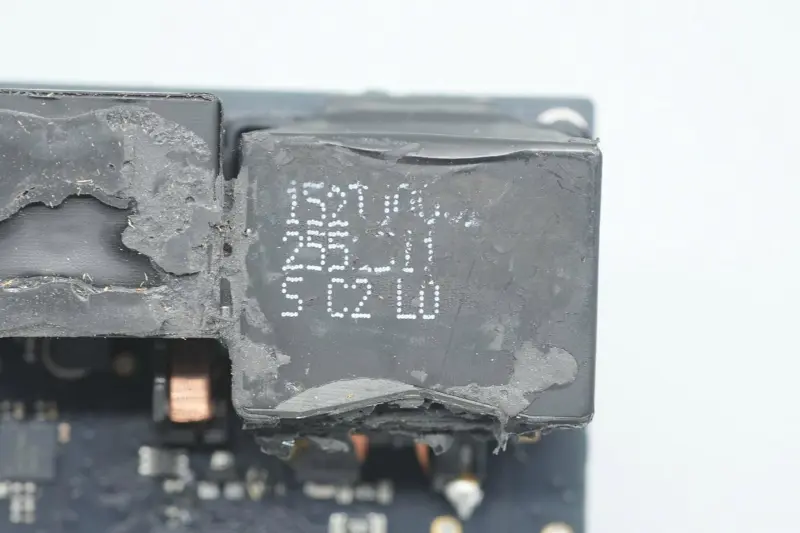

Närbild av PFC boost induktorn.

PFC-likriktardioden är från Taiwan Semiconductor, modell TUAU6JH, en snabbåterställningsdiod med en specifikation på 600V 6A, förpackad i TO-277A.

Högspänningsfiltrets elektrolytkondensator är från Rubycon, med en specifikation på 450V 82μF.

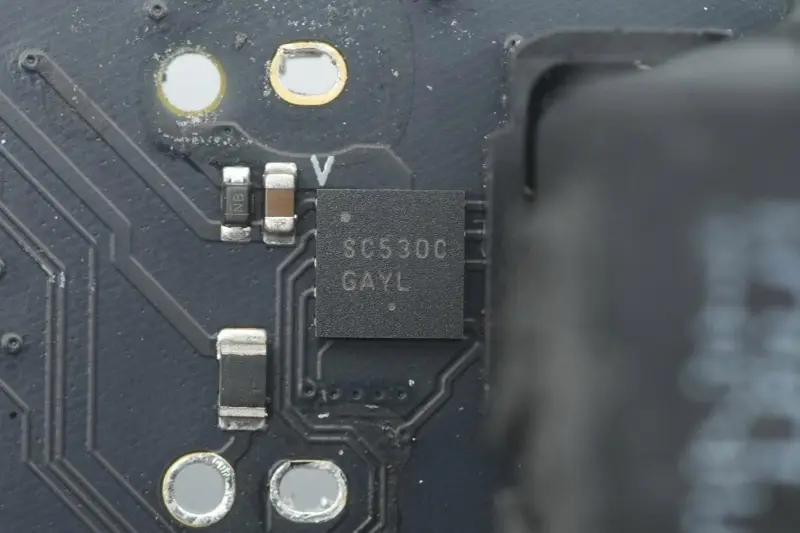

Drivrutinen för Infineon och STMicroelectronics switchrör är en anpassad modell från ON Semiconductor, märkt SC530C.

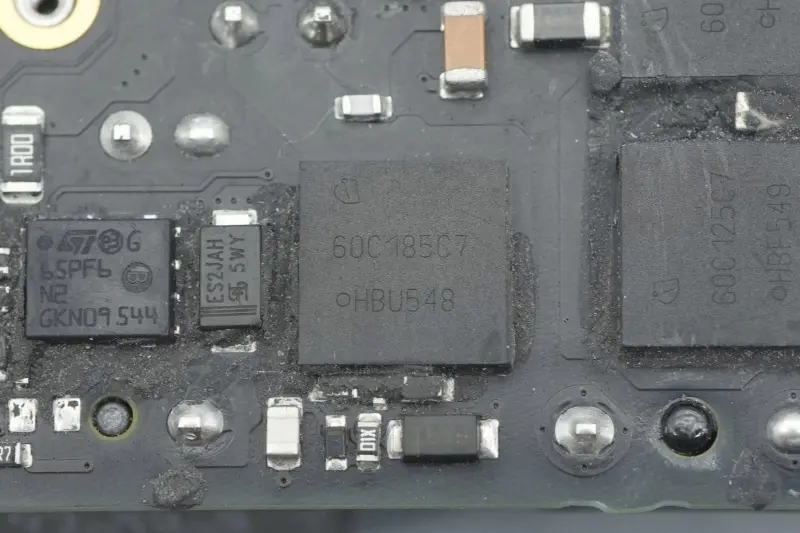

Ett anpassat MOS-rör från Infineon, märkt 60C185C7, en anpassad modell för Apple, förpackad i VSON-4.

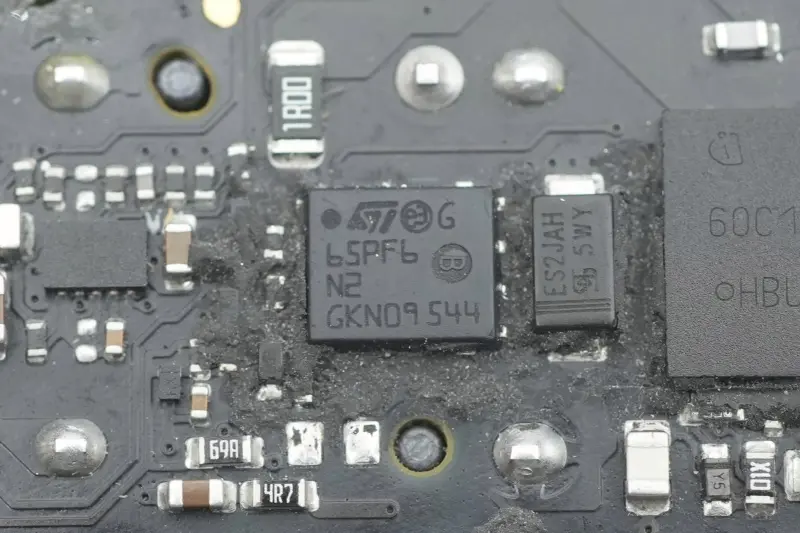

Ett annat MOS-rör är från STMicroelectronics, märkt 65PF6N2, förpackat i PowerFLAT 5x6 HV.

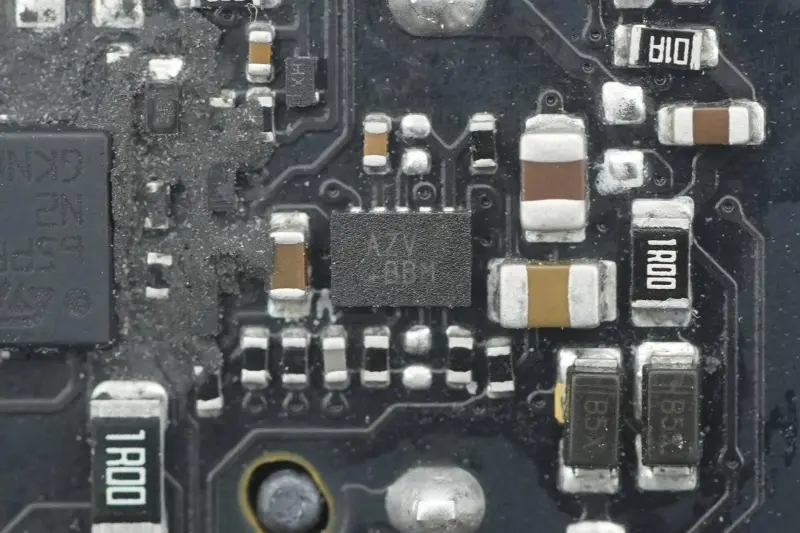

Ett chip märkt AZV.

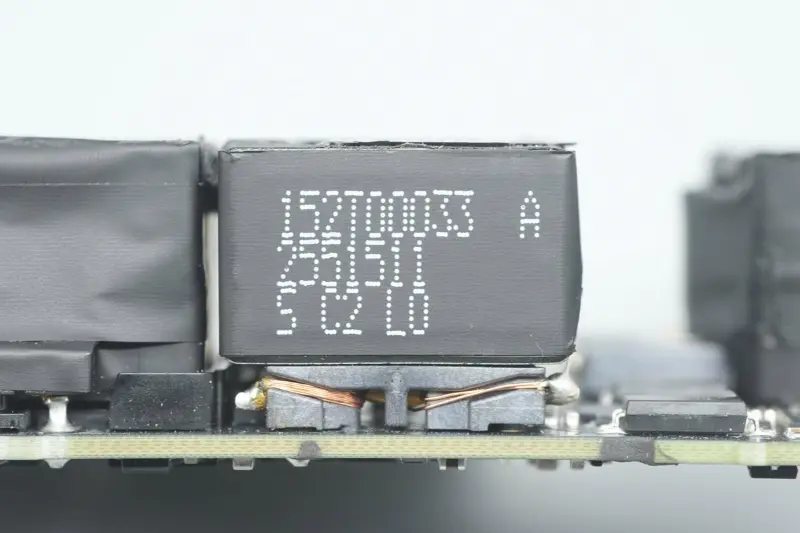

Strömtransformator för att detektera ingångsströmmen till nedtrappningssteget.

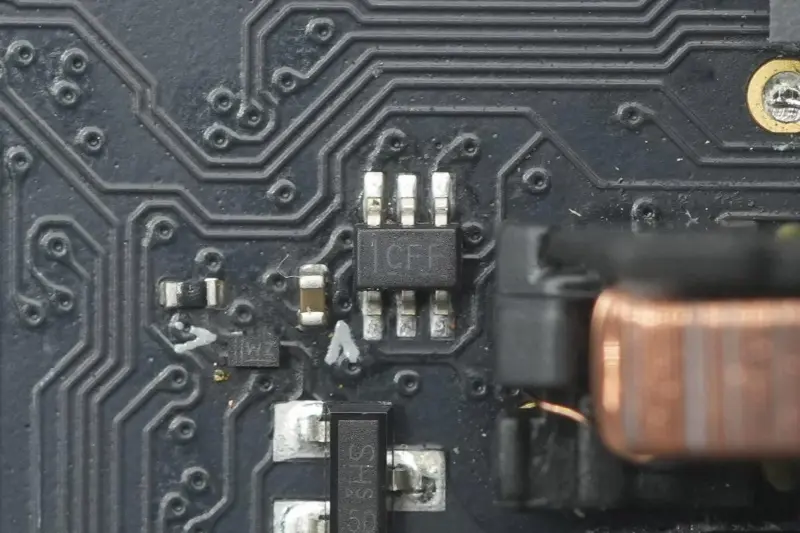

Dubbelkanals 1,65–5,5V växelriktaren med Schmitt triggeringång är från Texas Instruments, märkt CFF, modell SN74LVC2G14, förpackad i SC70.

Närbild av nedtrappningsspolen.

Den tredje filmfilterkondensatorn har en specifikation på 1μF 450V.

Huvudkondensatorn för strömförsörjningen för kontrollchipet är också från Rubycon, med en specifikation på 35V 47μF.

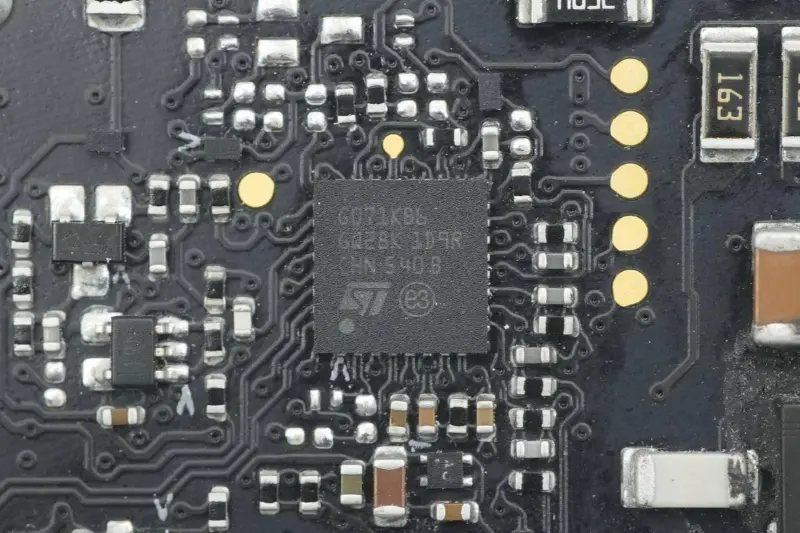

STMicroelectronics STM32G071KB M0-kärna MCU, inbyggd 128K Flash, 36K RAM, huvudfrekvens 64MHz, förpackad i UFQFPN32, används för primär frekvensomriktarstyrning av strömförsörjningen.

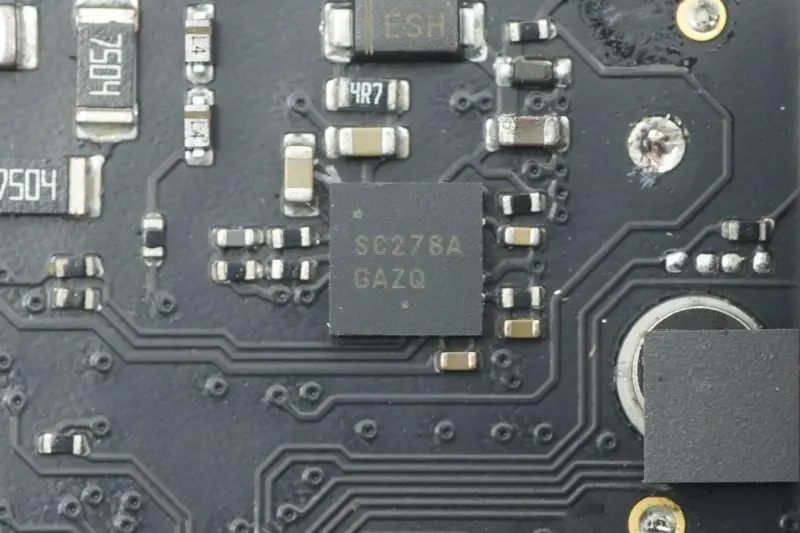

Drivrutinen för de två LLC-switchrören är en anpassad modell från ON Semiconductor, märkt SC278A, förpackad i DFN-10.

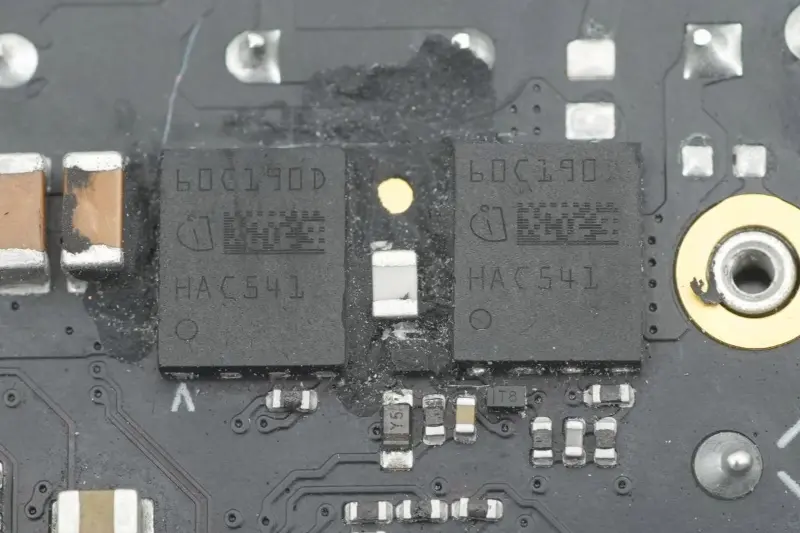

De två LLC-omkopplarrören är från Infineon, märkta 60C190D, anpassade modeller för Apple, förpackade i TSON-8-6.

De två resonanskondensatorerna är från VISHAY.

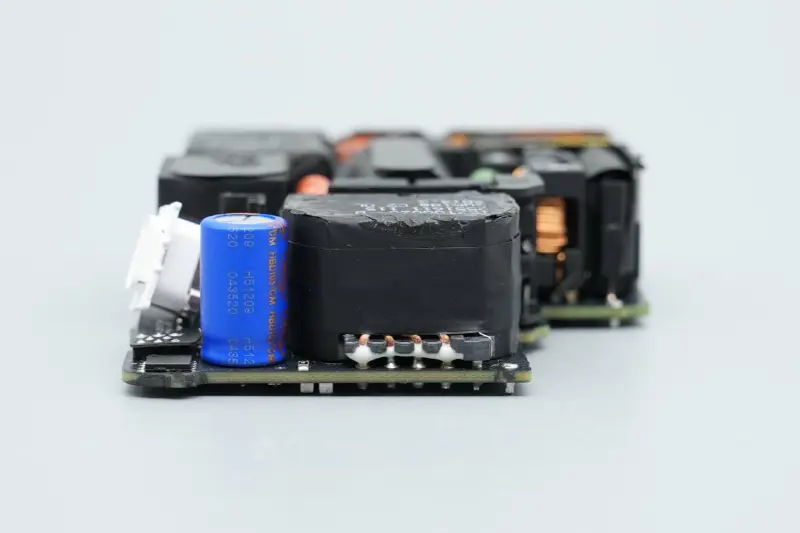

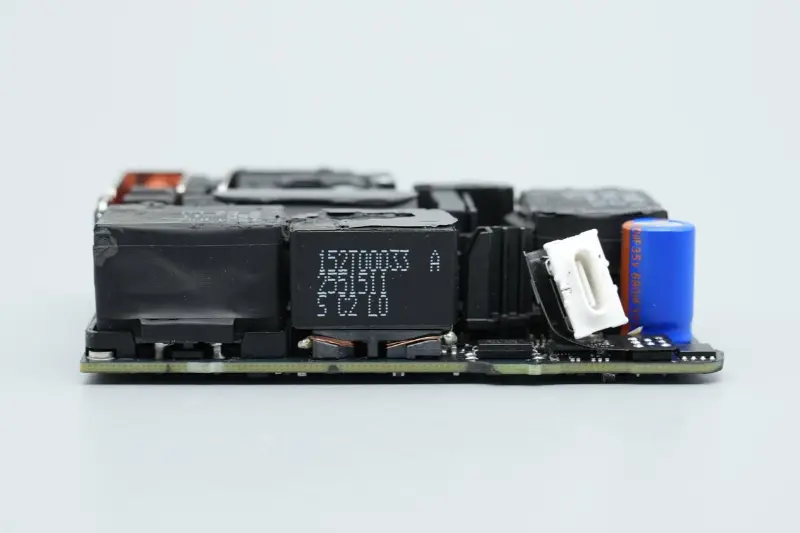

En transformator, optokopplare, utgångsfilterkondensator, protokollchip och VBUS-omkopplarrör är installerade på ena sidan av utgångsänden.

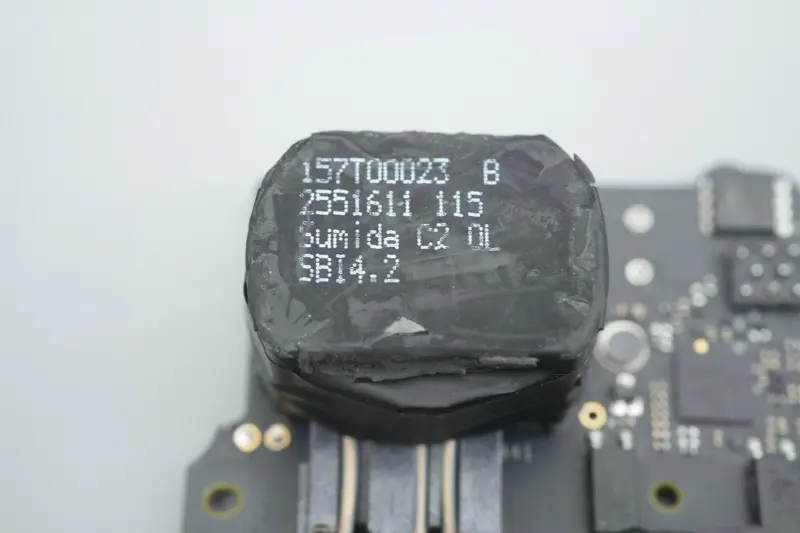

Transformatorn levereras av Sumida.

Två svarta Y-kondensatorer används för anti-interferens.

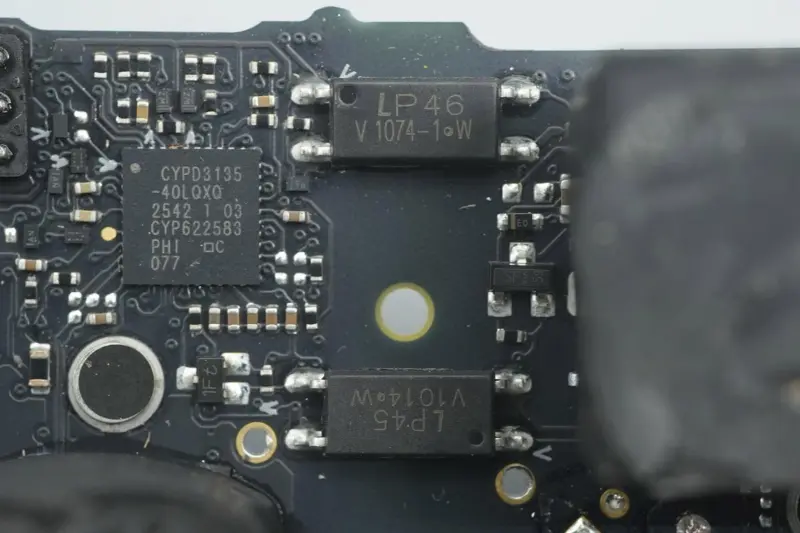

Närbild av två optokopplare, som används för återkoppling av utspänning och kretsskydd.

Närbild av den tredje Y-kondensatorn.

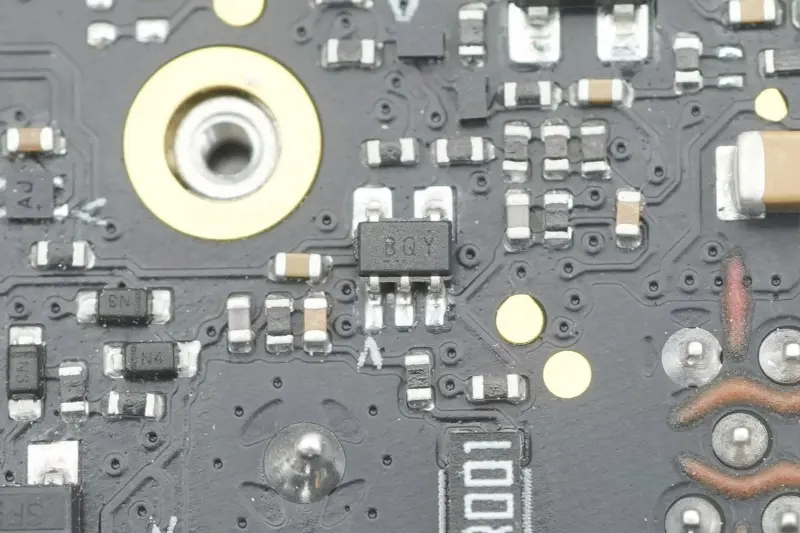

Step-down-omvandlare för att driva den synkrona likriktarregulatorn.

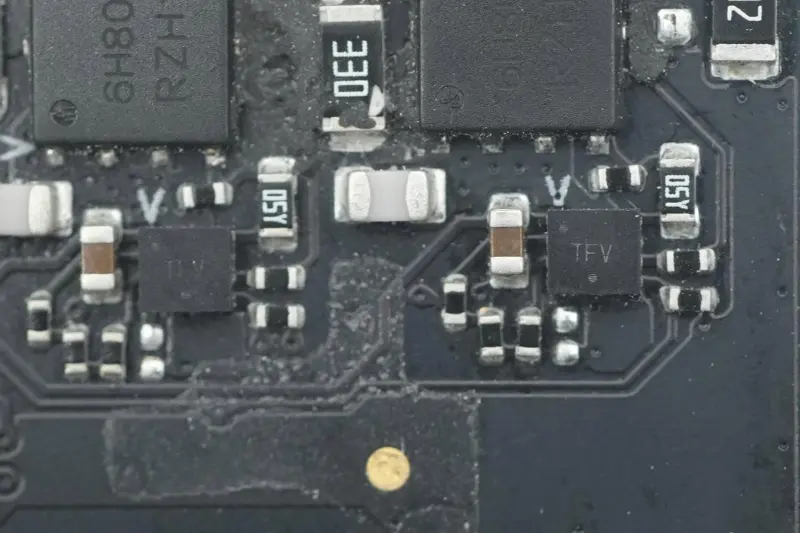

Två anpassade modeller för synkrona likriktare är från ON Semiconductor, märkt TFV, förpackade i WDFN8.

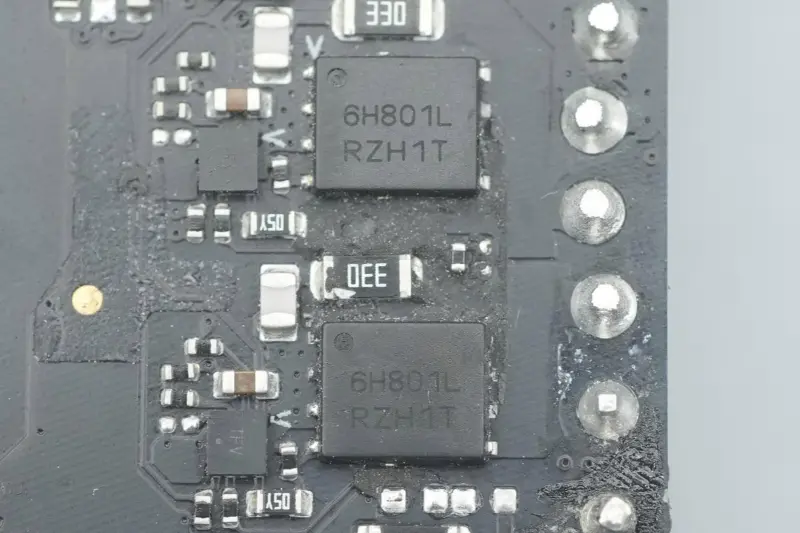

Det synkrona likriktarröret är från ON Semiconductor, modell NTMFS6H801NL, NMOS-rör, tål spänning 80V, på-motstånd 2,7mΩ, förpackat i DFN5.

Utgångsfilterkondensatorn är från Lelon.

Kondensatorspecifikationen är 35V 680μF.

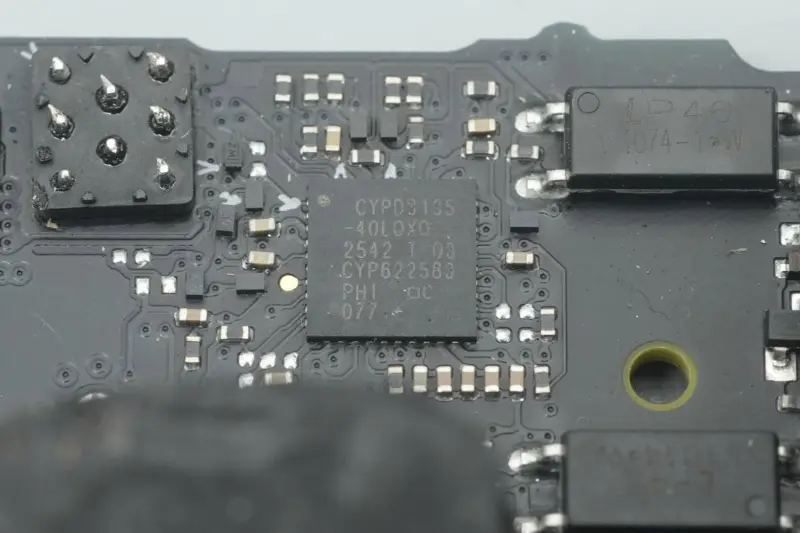

Protokollchippet använder Infineon CYPD3135, branschens första USB PD3.1 snabbladdningsprotokollchip, anpassat av Apple till Infineon.

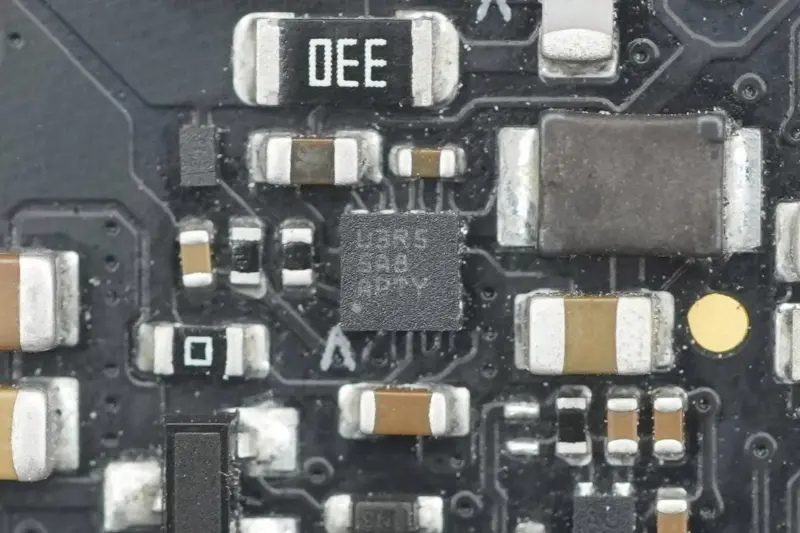

Förstärkare för utgångsströmdetektion.

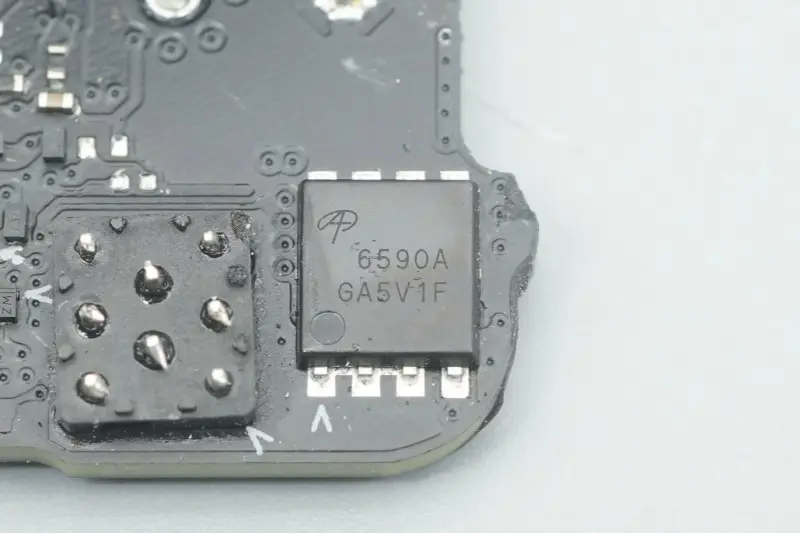

Utgångs VBUS-omkopplarröret är från AOS, modell AON6590A, NMOS-rör, tål spänning 40V, på-motstånd 0,99mΩ, förpackat i DFN5*6.

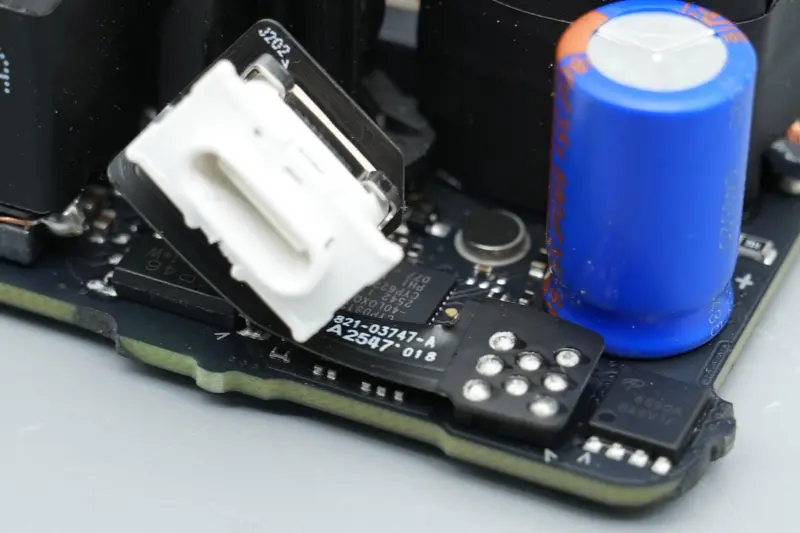

USB-C-portuttaget är anslutet till huvudkretskortet via ett flexibelt kretskort.

Närbild av USB-C-portuttaget.

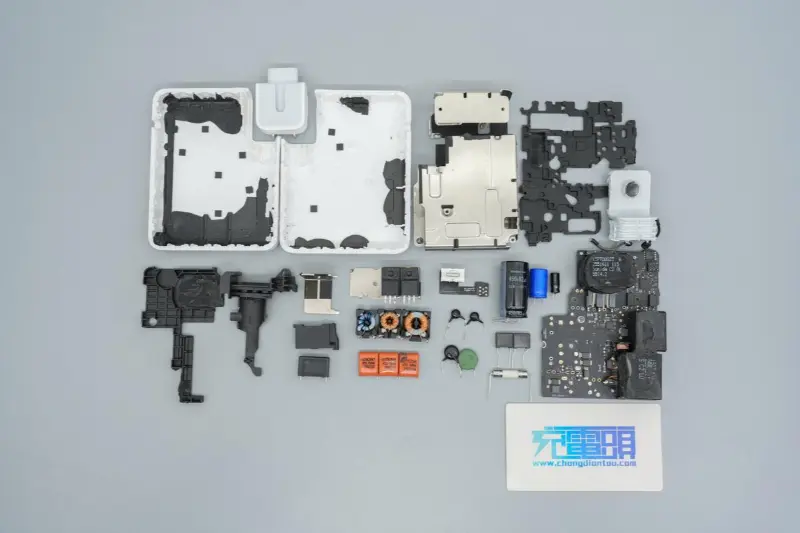

Sammanfattning

Apples nya 140W snabbladdare A3607 fortsätter Apples konsekventa minimalistiska designspråk, och dess övergripande utseende och storlek är mycket överensstämmande med den tidigare generationens A2452. Det finns dock några detaljskillnader: en metallklämma för extra fixering läggs till i skåran på den avtagbara stiftmodulen.

När det gäller prestanda, samtidigt som den fungerar som flaggskeppsströmförsörjningen för Apples nya generationens enheter, är den också mycket kompatibel med tidigare gamla modeller och ger upp till 140W PD3.1 snabbladdning för enheter.

Laddaren antar fortfarande en högeffektiv arkitektur av PFC + LLC + synkron nedtrappning, med en kompakt övergripande layout och solid värmeavledningsdesign. När det gäller kärnkomponenter, på grundval av att kontrollerna fortfarande är chips med samma artikelnummer från NXP, STMicroelectronics, ON Semiconductor och Infineon, är kraftenheter nästan enhetliga som Infineons anpassade produkter, vilket gör den övergripande lösningen mer intensiv och anpassad, och energieffektiviteten förväntas förbättras ytterligare.
