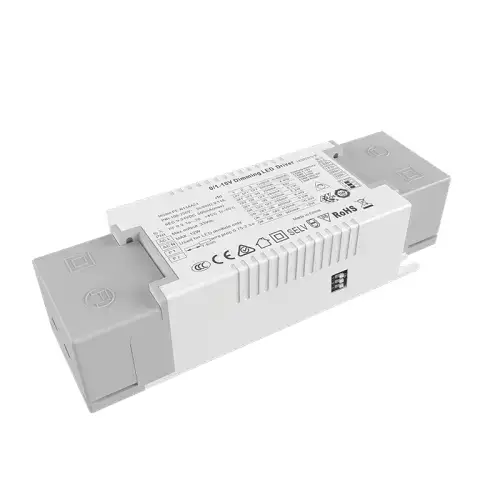

10W konstant ström 0/1-10V CCT dimbar LED-drivrutin
  • 10W konstant ström 0/1-10V CCT dimbar LED-drivrutin10W konstant ström 0/1-10V CCT dimbar LED-drivrutin

10W konstant ström 0/1-10V CCT dimbar LED-drivrutin

Starwell-fabrikens högkvalitativa 10W konstant ström 0/1-10V CCT-dimbar LED-drivrutin har tvåkanalssignalkontroll, en kanal är 0/1-10v för att styra ljusstyrkan, den andra kanalen är 0/1-10v för att styra färgtemperaturen, CPUn styr dimningskurvan och den blandade frekvenskontrollen.

Skicka förfrågan

Som den professionella tillverkaren vill Starwell ge dig högkvalitativ 10W konstant ström 0/1-10V CCT dimbar LED-drivrutin. För att uppnå visuell uppfattning om ljusstyrka är råvarorna som används av första linjens märken, importerad chip ultra djup dimning design, som matchar en mängd olika intelligenta dimsystem på marknaden Exakt kontroll av färgtemperatur, ultra liten design (om systemet är ett blandat färgtemperaturläge med två kanaler för ljusstyrkajustering samtidigt, måste det anpassa programmet).


Specifikation

Modell

PE-FN10ACA42

PE-FN20ACA42

PRODUKTION

Utspänning

9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc

9-42 VDC

Max utspänning

42 VDC

42 VDC

Utgångsspänning utan belastning

45 VDC

45 VDC

Utgångsström

120/180/200/240/270/300/350 mA

200/250/280/300/350/400/450/500 mA

Uteffekt

1,5 W~9,8 W

2W~21W

Strobenivå

Inget flimmer

Dimningsområde

0~100%, LED-start vid 0,03% möjligt.

PWM-dimningsfrekvens

>3600Hz

Aktuell noggrannhet

±5 %

Stäng av läge

Ingen signal maximal ljusstyrka

INPUT

Dimningsgränssnitt

0-10V 1-10V signalgränssnittsström <2ma

Ingångsspänningsområde

200-250Vac

Frekvens

50/60Hz

Ingångsström

<0,045A ac230v

<0,055A ac230v

Effektfaktor

PF>0,94/230V ac(vid full belastning)

PF>0,95/230V ac (vid full belastning)

THD

230Vac@THD <14% (vid full belastning)

Effektivitet(typ.)

81 %

86 %

Inrush Current (typ.)

kallstart 25A@230Vac

Anti Surge

L-N: 1,8kV

Läckström

<0,25mA/230Vac

MILJÖ

Arbetstemperatur

ta: 45 °C  tc: 80 °C

Arbetsfuktighet

20 ~ 95% RH, icke-kondenserande

Lagringstemp., Luftfuktighet

-40 ~ 80°C, 10~95%RH

Temp.koefficient

±0,03%/°C(0-50)°C

Vibration

10~500Hz, 2G 12min./1cykel, period i 72min. var och en längs X-, Y-, Z-axlarna.

SKYDD

Överhettningsskydd

Intelligent justering eller avstängning av utströmmen om PCB-temperaturen ≥110°C, , återställs automatiskt.

Överbelastningsskydd

Stäng av utgången när märkeffekt ≥102 %, återställs automatiskt.

Kortslutningsskydd

Stängs av automatiskt om kortslutning uppstår, automatiskt återställs.

Belastningsskydd

utgående konstant spänning.

SÄKERHET & EMC

Tål spänning

I/P-O/P: 3750Vac

Isolationsmotstånd

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

Säkerhetsstandarder

IEC/EN61347-1, IEC/EN61347-2-13

EMC Emission

/

EMC-immunitet

/

Strobeteststandard

IEEE 1789

ANDRA

Dimensionera

130×37×22,6 mm(L×B×H)

Förpackning

PE väska

Vikt (G.W.)

85g±10g


Funktioner:

1.integrera flera dimnings- och färgmatchningsgränssnitt 2.0/1-10v ljusstyrkajustering, färgmatchningstemperatur

3. digital styrutgång utan stroboskop

4. AC-ingång 200-250v intervall

5. naturlig luftkylning, fuktsäker, värmeledande silikonvärmeavledningsprocess

6. djupbländande design

7. flera skyddsfunktioner

8. krympande design, bekvämt och snabbt


Ansökan:

1. Led ljuskälla med två färger

2. villa intelligent belysning

3. trådlöst intelligent belysningssystem kan nås

4. museibelysning

5. avancerad kommersiell belysning

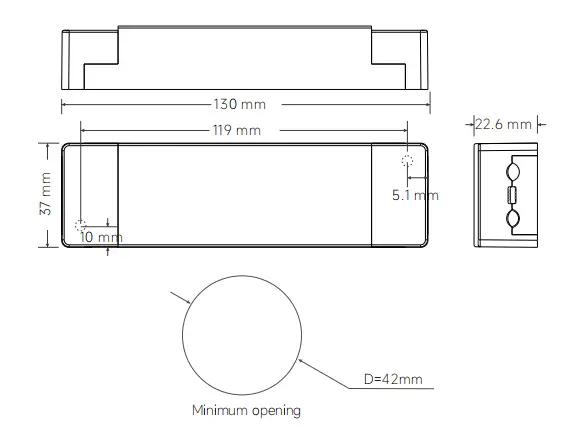

Mått:

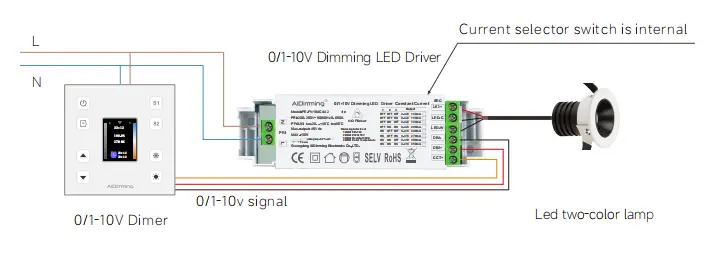

Kabeldragning:

1. Ingångskabeldragning: lämplig för trådmått 22awg-14awg (0,5 mm2 – 1,5 mm2), avskalning kräver 9-10 mm tenn

2. Kablar för utgångsterminaler: lämplig för trådmått 22awg-12awg (0,5 mm2 – 1,5 mm2), avskalning kräver 6-7 mm tenn

3. Kabeldragning för utgångsterminalen: den positiva polen på utgångs-LED:n är den gemensamma terminalen, och den tretrådiga LED-lampan kan

kopplas till en av de positiva polerna.


Bruksanvisning:

Om inget annat anges, mäts alla specifikationer och parametrar vid 230VAC ingång, märklast och 25 ℃ Ambient

Temperatur

Denna produkt har en presslinjekåpa vid ingången, med självlåsande klämning, den kan öppnas upp med en skruvmejsel, sedan

kommer att se ingångsterminalen ansluten till AC-ledningen L och nollkalk N. Utgångsterminalen ansluter a enligt

produktetikett, lägg märke till den positiva och negativa polen.

**1: Var uppmärksam på skillnaden mellan ingång och utmatning, anslut korrekt och slå sedan på

**2: vänligen anslut först belastningen på DC-utgången, öppna drivrutinen efter kontroll; i konstant strömläge, om ström

på vid öppen krets, vänligen stäng av drivrutinen och kan inte ansluta lysdioden förrän den elektriska energin som lagras av utgången

släpp, annars kan det skada lysdioden ;

**3. den här typen av drivrutiner är endast begränsad till användningen av LED-lampor, inspänningsområdet är AC200-250V, värmeisoleringen

bomull och andra föremål som hindrar produktens värmeavledning, vilket överensstämmer med produkten enligt specificerade

utspänning, strömområde, användningsomgivningstemperaturen är -20-45 grader, och ytan kan inte täcka

miljöförhållanden har denna produkt 5 års gratis garanti.

1. LED-lampan lyser inte efter att dimningsdrivrutinen anslutits första gången, stäng av AC-ingången och kontrollera

enligt följande:

1) om DC-utgång dålig kontakt eller inte;

2) om DC-utgångens polaritet är omvänd, eller om LED-kortet är antisvetsat;

3) om AC-ingången är dålig kontakt, testa efter att ha eliminerat dessa fel;

2. enheten har bra anslutning, LED-lampor, men LED-lampan flimrar, stäng av AC-ingången och kontrollera enligt följande:

1). om parametrarna och de faktiska parametrarna matchar eller inte.

2). vänligen kommunicera med oss ​​i god tid om du har några frågor i användningen, vi kommer att göra vårt bästa för att lösa problemen med dig.


Skillnaden mellan 0-10V och 1-10V:

1. När 0/10V-dimmern justeras till maximalt 10V, kommer utströmmen att nå 100 % av uteffekten och ljusstyrkan kommer att nå 100 %. När 0-10V dimmer justeras till 0V, kommer strömmen att vara

minimum, och ljuset kommer att släckas; När 1-10V dimningen är justerad till 1V är strömmen minimum och ljuset är släckt.

2. Skillnaden mellan 0-10V och 1-10V dimning: olika start- och stängningsspänning, 0-10V är på vid 0,7V,

(min ljusstyrka) 1-10V är på vid 1,2V (min ljusstyrka).

3. Digital dimningsdrivrutin 0-10V och 1-10V dimning automatisk identifiering två dimningslägen.

4. Samma signalkrets styr ljus och mörker samtidigt.

5. Dimmer (dimningssystem) är uppdelad i 0-10V och 1-10V dimningssignaler.

6. Dimningskompatibilitet är relaterad till kontrollavståndet för signalledningen och antalet kontrollströmförsörjning.

Om siffran är för stor eller signallinjen är för lång uppstår problem som inte kan justeras lägre och inte kan justeras av.
