10W konstant ström 0-10V dimbar LED-drivrutin
  • 10W konstant ström 0-10V dimbar LED-drivrutin10W konstant ström 0-10V dimbar LED-drivrutin

10W konstant ström 0-10V dimbar LED-drivrutin

Som ledande leverantörer i Kina erbjuder vi Starwell 10W konstant ström 0-10V dimbara LED-drivrutiner i bulk, som kombinerar kvalitetsprestanda med elegant konstruktion. PE-C10 använder signalkontroll och 0 / 1-10V signal för att styra ljusstyrkan. Råvarorna som används är första linjens varumärken. Det importerade chippet har ingen stroboskopisk dimningsdesign, vilket matchar en mängd olika produkter på marknaden Intelligent dimsystem. PWM-dimningsutgång styr ljusstyrkan för LED, kontrollerar ljusstyrkan noggrant och avvikelsen för dimningsfärgtemperaturen är liten.
Silikagel värmeledningsprocess antas internt för att göra den elektroniska. Värmebalansen av komponenter är mer stabil.

Skicka förfrågan

Letar du efter pålitliga leverantörer av 10W konstant ström 0-10V dimbar LED-drivrutin? Starwell erbjuder bulkkvantiteter från sin fabrik i Kina, med fokus på elegant design och jämn kvalitet.

Vår 10W konstantström 0-10V dimbara LED-drivrutin använder termisk ledande silikonteknologi internt, vilket möjliggör en mer stabil termisk jämvikt för de elektroniska komponenterna.


Specifikation

Modell

PE-C10AA42

PE-C10RA

PRODUKTION

Utspänning

25-42V DC

25-42V DC

Max utspänning

42VDC

42VDC

Utgångsspänning utan belastning

46VDC

46VDC

Utgångsström

250mA (150-250mA)

250mA (150-250mA)

Uteffekt

2,25 W~10,5 W

2,25 W~10,5 W

Strobenivå

Flimmerfri

Dimningsområde

0 ~ 100 %, LED-dimning från 0,03 %

PWM-dimningsfrekvens

>3600Hz

Aktuell noggrannhet

±5 %

Stäng av läge

Aktiv signal, ingen signalåtkomst, matar ut den maximala inställda strömmen

INPUT

Dimningsgränssnitt

0-10V 1-10V 10vpwm signalgränssnittsström < 0,1mA (100k potentiometer för pe-c10ra)

Ingångsspänningsområde

200-250Vac

Frekvens

50/60Hz

Ingångsström

<0,06A ac230v

Effektfaktor

PF>0,96/230V

THD

230Vac@THD  <4 % (vid  full  last)

Effektivitet(typ.)

78 %

Inrush Current (typ.)

kallstart20A@230Vac

Anti Surge

L-N: 1,5 kV

Läckström

<0,25mA/230Vac

MILJÖ

Arbetstemperatur

ta: 55°C  tc: 80 °C

Arbetsfuktighet

20 ~ 95% RH, icke-kondenserande

Lagringstemp., Luftfuktighet

-40 ~ 80°C°, 10~95%RH

Temp. Koefficient

±0,03%/°C(0-50)°C

Vibration

10~500Hz, 2G 12min./1cykel, period i 72min. var och en längs X-, Y-, Z-axlarna.

SKYDD

Överhettningsskydd

Intelligent justering eller avstängning av utströmmen om PCB-temperaturen ≥110°C, , återställs automatiskt.

Överbelastningsskydd

Stäng av utgången när märkeffekt ≥102 %, återställs automatiskt.

Kortslutningsskydd

Stängs av automatiskt om kortslutning uppstår, automatiskt återställs.

Belastningsskydd

utgående konstant spänning.

SÄKERHET & EMC

Tål spänning

I/P-O/P: 3750Vac

Isolationsmotstånd

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

Säkerhetsstandarder

IEC/EN61347-1, IEC/EN61347-2-13

EMC Emission

EN61000-3-2 Klass C, IEC61000-3-3

EMC-immunitet

EN61000-4-2,3,4,5,6,8,11,  EN61547

Strobeteststandard

IEEE 1789

ANDRA

Dimensionera

D43,2×20,5 mm(L×B×H)

Förpackning

PE väska

Vikt (G.W.)

42g±5g

Anmärkningar

1. Skillnaden mellan pe-c10aa och pe-c10ra: pe-c10aa är 0-10V / 1-10V / PWM-dimning, och pe-c10ra är en speciell ljusreglering för 100k variabelt motstånd 2. De uppmätta parametrarna utförs under ingången 230V AC miljö på 25 grader 3. Strömförsörjning med konstant ström, i icke-dimningsläge är utströmmen det maximala inställda värdet 4. Spänningen som är ansluten till lampan ska ligga inom strömförsörjningens markerade spänningsområde 5. Denna produkt använder värmeledningsprocess för silikagelvärmeavledning för att balansera den inre temperaturen och säkerställa produktens säkerhet och tillförlitlighet 6. Testavstånd för signalledning: 1,5m2 skärmad linje, 200m med 40 nätaggregat. På grund av avståndsfaktorn förlängs avståndet och antalet kontroller kommer att minska. Längden på signallinjen är  Ökningen leder till signal dämpning, så antalet styrbara lampor kommer att minska med ökningen av kontrollavståndet



Funktioner:

1,0-10v/1-10v konstant ström dimbar LED-drivrutin

2.Ingångsspänning: 200V-250V @ 50/60Hz

3.Utgångsspänning: 25-42Vdc

Digital kontrollutgång används utan stroboskop

3. Naturlig luftkylning, fuktsäker, värmelednings- och kiselgelvärmeavledningsprocess4. Ultra liten volym design

5. Multipel skyddsfunktion

6. Värmeledande silikagel har hög värmeavledning och temperaturbeständighet

7. Ingen flimmerdesign



Ansökan:

1. Led ljuskälla

2. Villa intelligent belysning

3. Trådlöst intelligent belysningssystem kan nås

4. Museibelysning

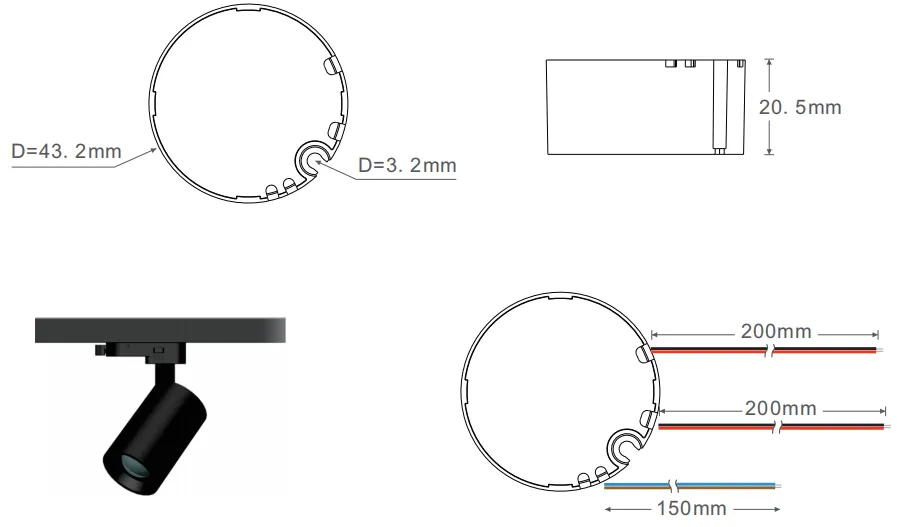

Mått:

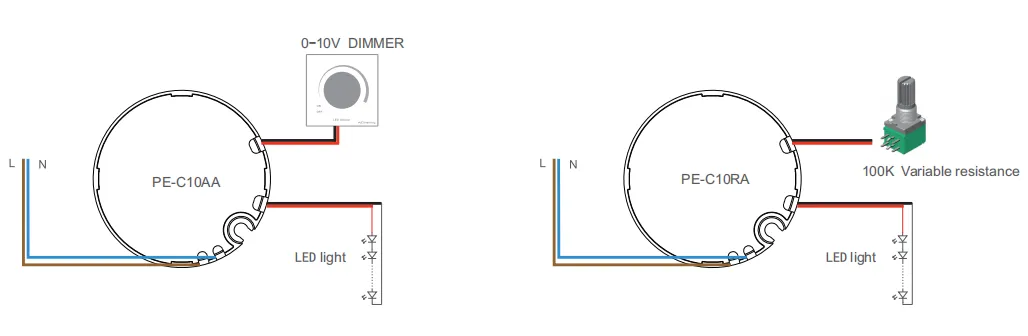

Kabeldragning:

Bruksanvisning:

Produktens ingångsterminal är ansluten till AC-spänningsledning L och nolllinje n, och utgångsterminalen är ansluten enligt produktidentifieringen. Var uppmärksam på de positiva och negativa polerna.

1. När du använder denna strömförsörjning, var uppmärksam på att skilja ingångsänden och utgångsänden. Anslut korrekt och slå på först efter kontroll.

2. Anslut först belastningen till DC-utgången, kontrollera att den är korrekt och anslut sedan strömförsörjningen.

3. Ingångsspänningsområdet för produkten är ac20-250v, som används inom det specificerade belastningsområdet och omgivningstemperaturen är -20 till + 55 , I den miljö som uppfyller produktens servicevillkor,

produkten har 3 års gratis garanti. Lösningar på vanliga problem under användning:

1. Produkten fungerar inte när den är påslagen: 1. Kontrollera om tryckledningen är korrekt ansluten,

2. Om signalstyrledningen är korrekt,

3. Om ingången och utgången är felaktigt anslutna

4. Kontrollera om signalledningen är kortsluten (om signallampan kan tändas när den är frånkopplad).

2. Eftersom strömförsörjningen styrs av lågspänningsledningsnummer, ska skärmade signalledningar användas så mycket som

möjligt i den faktiska användningen för att säkerställa kontrollmängden och avståndet.



Skillnaden mellan 0-10V och 1-10V:

Produktens ingångsterminal är ansluten till AC-spänningsledning L och nolllinje n, och utgångsterminalen är ansluten enligt produktidentifieringen. Var uppmärksam på de positiva och negativa polerna.

1. När du använder denna strömförsörjning, var uppmärksam på att skilja ingångsänden och utgångsänden. Vänligen koppla

korrekt och slå på först efter kontroll.

2. Anslut först belastningen till DC-utgången, kontrollera att den är korrekt och anslut sedan strömförsörjningen.

3. Ingångsspänningsområdet för produkten är ac20-250v, som används inom det specificerade belastningsområdet och omgivningstemperaturen är -20 till + 55 ,

I den miljö som uppfyller produktens servicevillkor, åtnjuter produkten 3 års gratis garanti.

Lösningar på vanliga problem under användning:

1. Produkten fungerar inte när den är påslagen: 1. Kontrollera om tryckledningen är korrekt ansluten,

2. Om signalstyrledningen är korrekt,

3. Om ingången och utgången är felaktigt anslutna

4. Kontrollera om signalledningen är kortsluten (om signallampan kan tändas när den är frånkopplad).

2. Eftersom strömförsörjningen styrs av lågspänningsledningsnummer, ska skärmade signalledningar användas lika mycket

som möjligt vid den faktiska användningen för att säkerställa kontrollmängden och avståndet.
