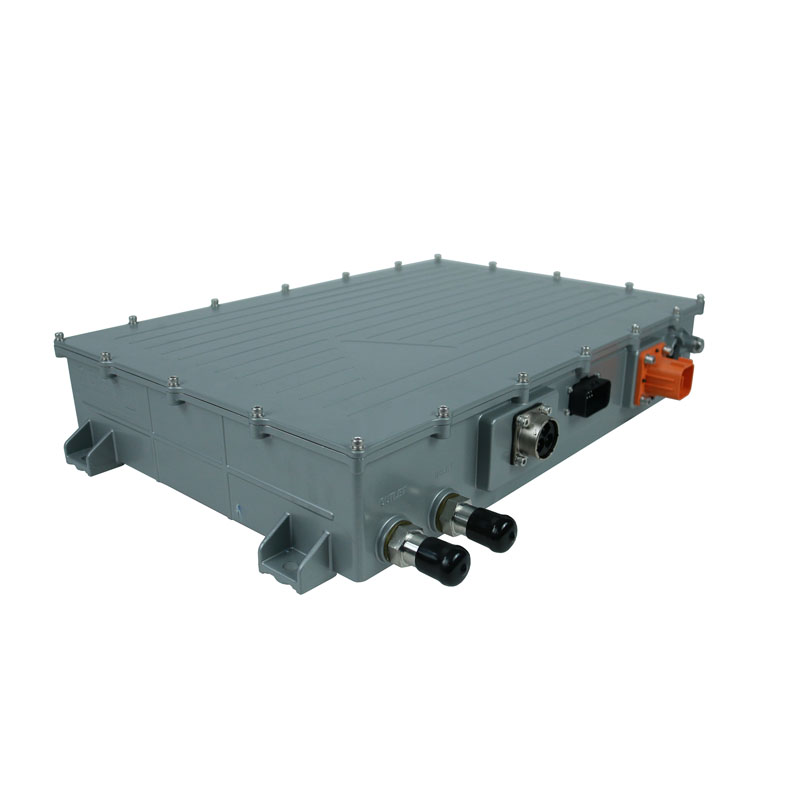

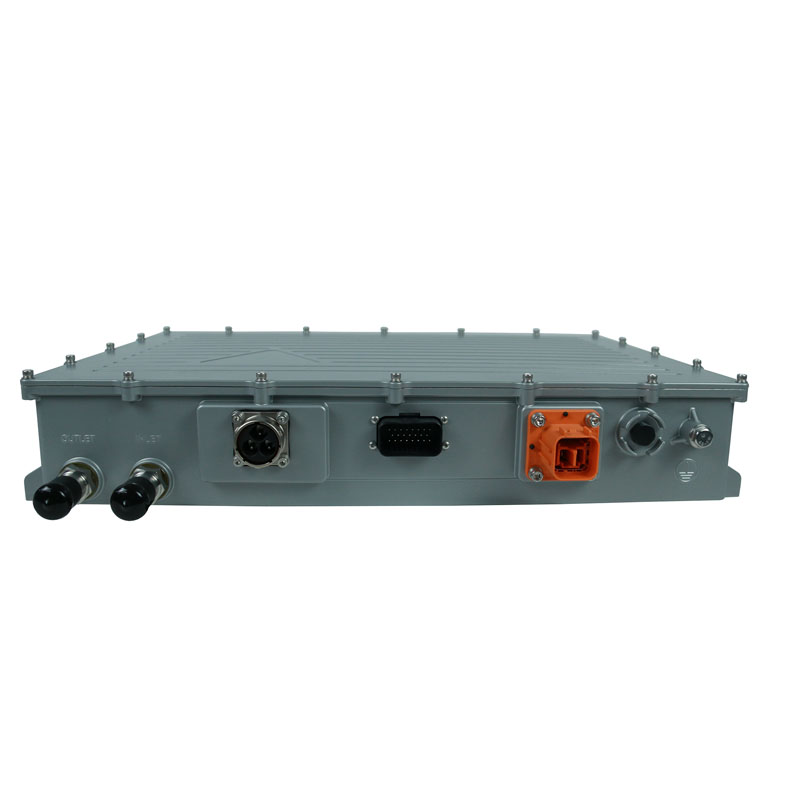

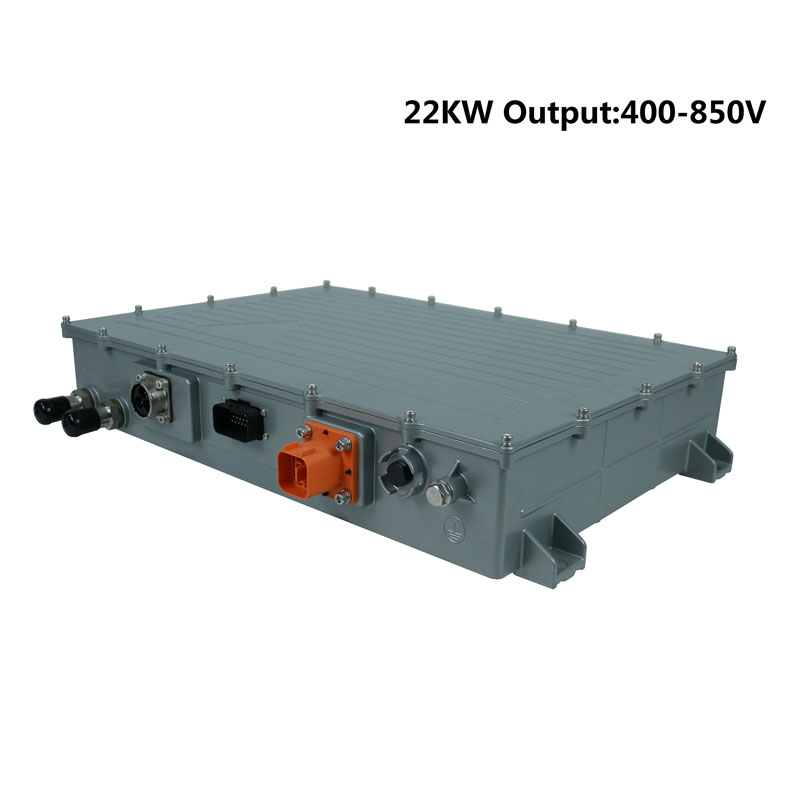

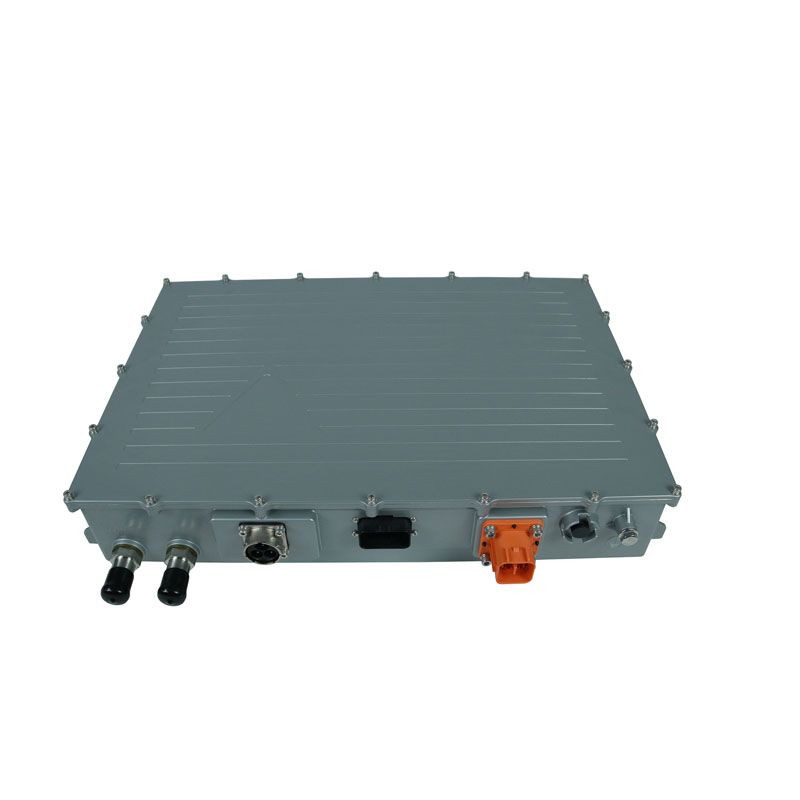

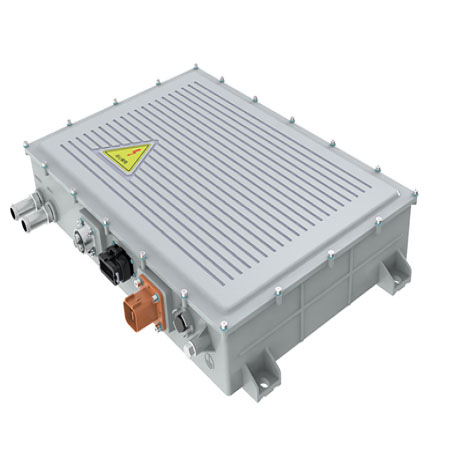

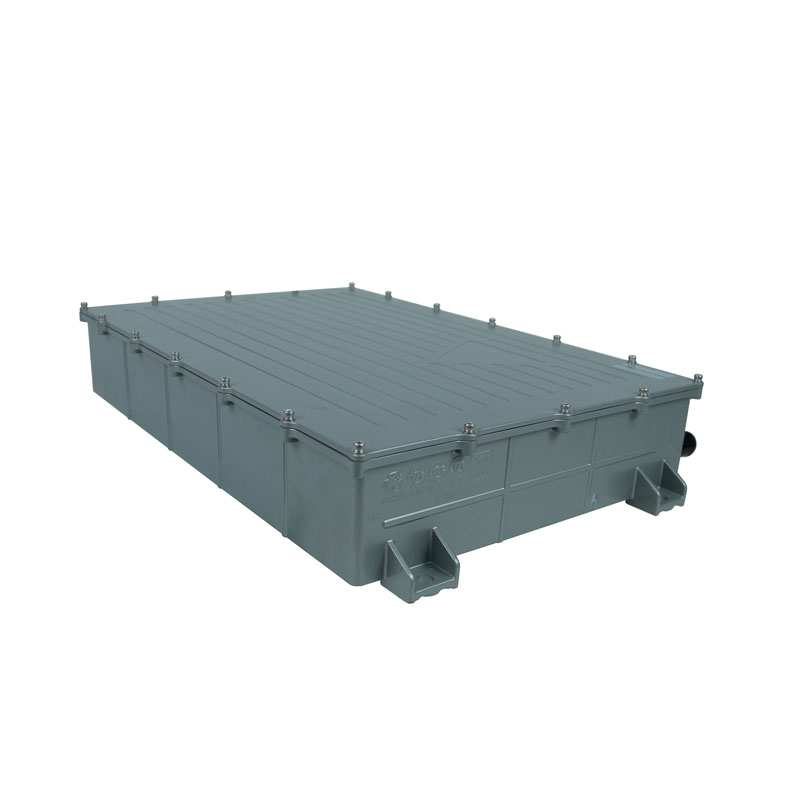

SW-AS22000-serien OBC (On-Board Charger) är speciellt utformad för större kraftladdare, såsom bussar och kommersiella lastbilar. Den har en trefas AC-ingång och ett brett utspänningsområde på 400VDC till 850VDC. OBC:n är byggd för att motstå tuffa miljöer, inklusive vibrationer, termiska stötar och extrema temperaturområden.
En av de anmärkningsvärda egenskaperna hos SW-AS22000-serien är dess vätskekylningssystem, som hjälper till att avleda värme effektivt och säkerställer optimal prestanda. OBC kommer också med en IP67-kapsling som ger skydd mot damm och vatteninträngning.
OBC:n är programmerbar tack vare den oberoende styrenheten inbäddad inuti. Denna flexibilitet gör att laddaren kan anpassas för att möta individuella kundkrav. Dessutom har SW-AS22000-serien utmärkt anpassningsförmåga till flera nät, vilket gör den kompatibel med internationella standarder som SAE J1772 och EN61851.
22kw OBC-laddaren använder processordrivna laddningsalgoritmer, som optimerar laddningseffektiviteten och bidrar till en längre livslängd för både batteriladdaren och högspänningsbatteriet (HV). Dessa algoritmer säkerställer att laddningsprocessen är skräddarsydd för de specifika egenskaperna hos batteriet som laddas, vilket maximerar dess prestanda och livslängd.
När det gäller användningsområde stöder PCHG-AS22000-serien, tillverkad av STARWELL, olika batterityper. Detta inkluderar blybatterier, litiumjonbatterier, ternära litiumjonbatterier och litiumjärnfosfatbatterier. 22kw OBC-laddaren är speciellt utformad för att ladda dessa batterityper effektivt och säkert.
Dessutom stöder SW-AS22000-serien kommunikation via CAN BUS-protokollet, vilket gör att den kan integreras med andra fordonssystem för förbättrade kontroll- och övervakningsmöjligheter.
Huvud funktion
★ Överensstämmelse med trefas AC-ingång.
★ Överensstämmelse med SAE J1772 och EN61851.
★Kompakt och lätt konstruktion.
★ Konstant effekt och konstant strömladdning kapabel.
★Vibrationsbeständig och IP67 för användning ombord.
★ Firmware som kan uppgraderas via CAN-buss.
★DC High Voltage Interlock Loop (HVIL) skydd.
★Exakt och effektiv laddningskraft.
Funktion och funktion:
Typ | 22KW inbyggd laddare |
Modell | SW-AS22000 |
Rate Output Voltage | 700V |
Laddningsläge | Svarsläge (kan kommunicera) |
AC-ingång | 3-fas | Enhet |
Ingångsspänningsområde | 152–465 | V |
Ingångsfrekvensområde | 47 – 63 | Hz |
Växelström THD | < 5 | % |
Effektfaktor | > 0,99 | |
Effektivitet | > 94 @ från 50 % till Max belastning | % |
Max. ingångsström (eff) | 64 | A |
Max ineffekt | 22 | kVA |
INRUSH ström | < 40 @ 380 Vac | A |
DC-utgång | Enhet | |
Spänningsprogrammerbart område | 400 – 850 | Vdc |
Min. spänning Konstant effektområde | 700 | Vdc |
Laddningsspänningens noggrannhet | ≤1 | % |
Laddningsströmnoggrannhet | ≤5 | % |
Laddströmsrippelamplitud | ≤1 | % |
Max. uteffekt | 11 | KW |
Max. laddningsström | 18 | Adc |
Utgångssvarstid | ≤5 | S |
Förladdning | inre |
Laddningsfunktion | |
Laddningsfunktion | Laddning enligt BMS-kommunikation |
Kommunikationsfunktion | CAN-busstyrning |
Kommunikationsprotokoll (till BMS) |
Av SAE J1939/Definierat av kund |
CAN-kommunikationsöverföringshastighet | 250/500 kbps, utan termineringsmotstånd. |
AC laddningskontroll | Överensstämmer med SAE J1772 och EN 61851 När SAE J1772 är aktiverad är laddaren helt kompatibel med SAE J1772 Kraftverk (EVSE SAE J1772-kompatibel, nivå 1 och 2). När EN 61851 är aktiverad är laddaren helt kompatibel med EN 61851 Kraftverk. |
Vakna | 12V signal Hardwire väckning BMS väckningskommando CP,CC-signalen vaknar |
In-/utgångskarakteristikkurva
Anslutningsdefinition
Mått och vikt:
Ansökan:
